| Figure 1: |
Cell 10: I/P Electrical Center
|
| Figure 2: |
Cell 10: U/H Electrical Center
|
| Figure 3: |
Cell 10: U/H Fuses 52, 53, 4, 3, 23
|
| Figure 4: |
Cell 10: U/H Fuses 49, 11, 6, 2, Relays 45, 36, 39, 38
|
| Figure 5: |
Cell 10: U/H Fuses 1, 15, 5, Relay 37
|
| Figure 6: |
Cell 10: U/H Fuses 7, 46, 14, 13, Relays 41, 43, 44, 35
|
| Figure 7: |
Cell 10: U/H Fuses 16, 19, Relay 42
|
| Figure 8: |
Cell 10: U/H Fuses 51, 50, Relays 40, 33
|
| Figure 9: |
Cell 10: U/H Fuses 18, 24, Relay 34
|
| Figure 10: |
Cell 10: U/H Fuses 22, 17
|
| Figure 11: |
Cell 10: U/H Fuses 10, 12, 9, 8
|
| Figure 12: |

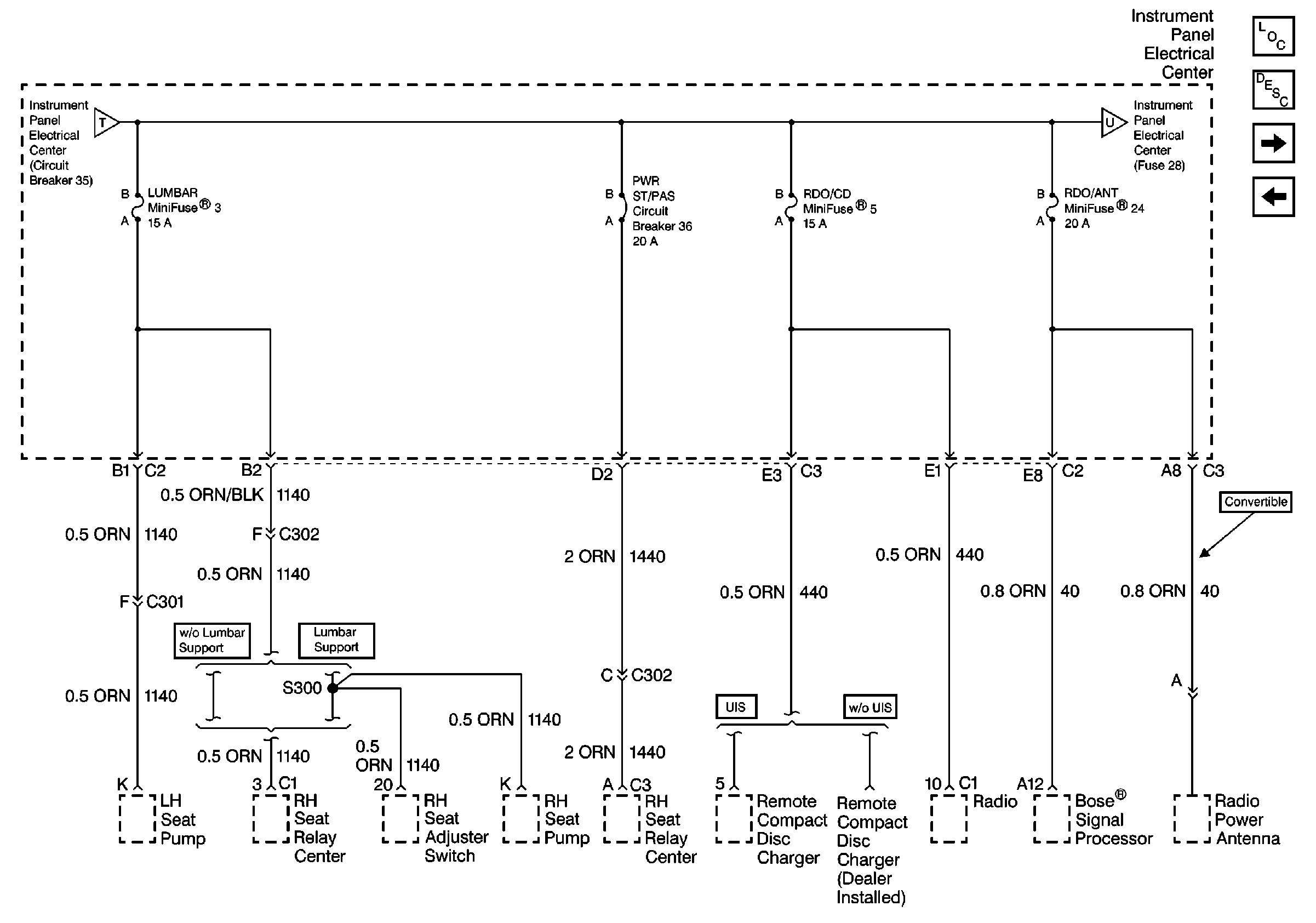

Cell 10: I/P Fuses 33, 34, 30, 31, 4, Circuit Breaker 35
|
| Figure 13: |
Cell 10: I/P Fuses 3, 5, 24, Circuit Breaker 36
|
| Figure 14: |

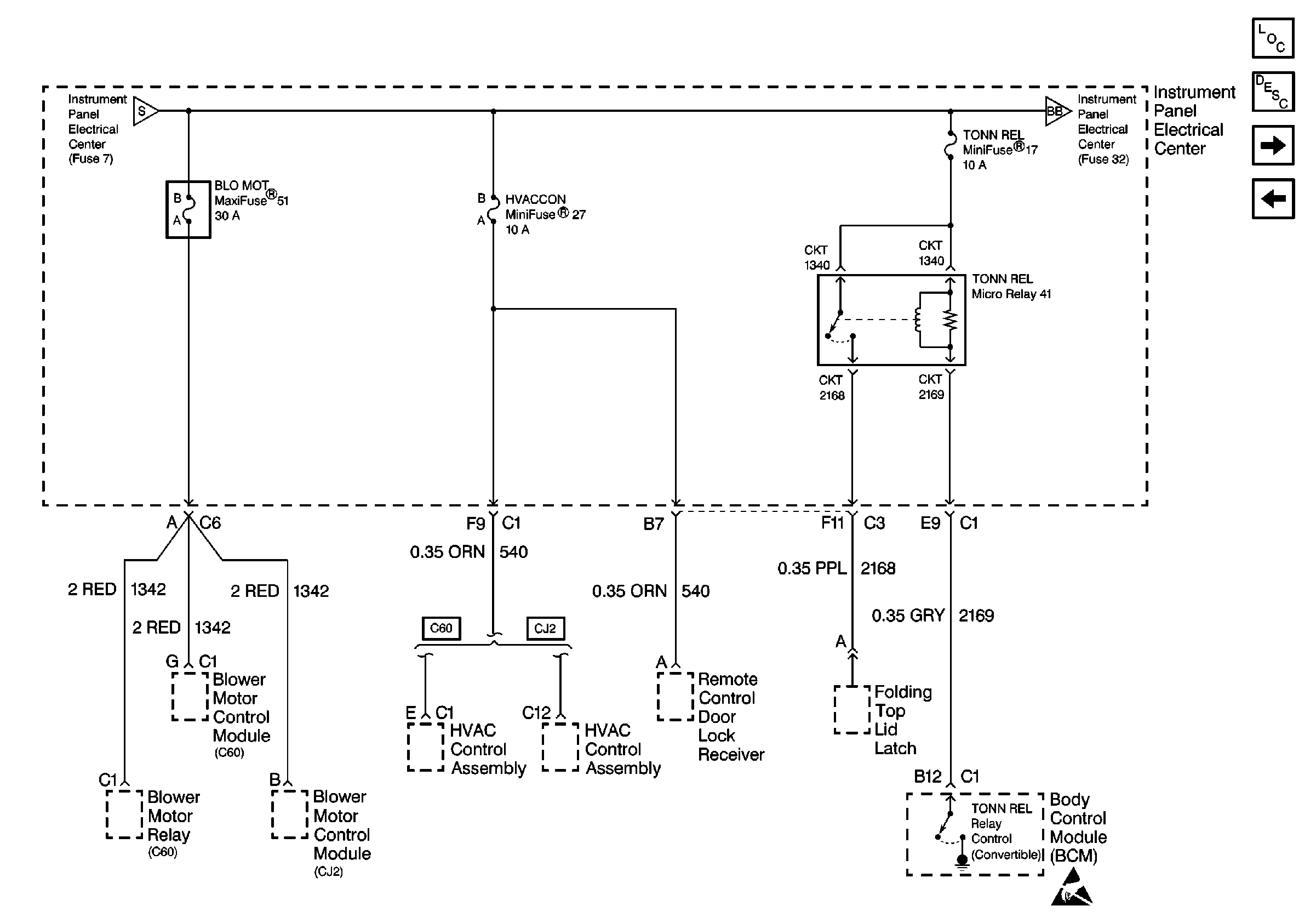

Cell 10: I/P Fuses 28, 8, 1, 7, Relay 45
|
| Figure 15: |

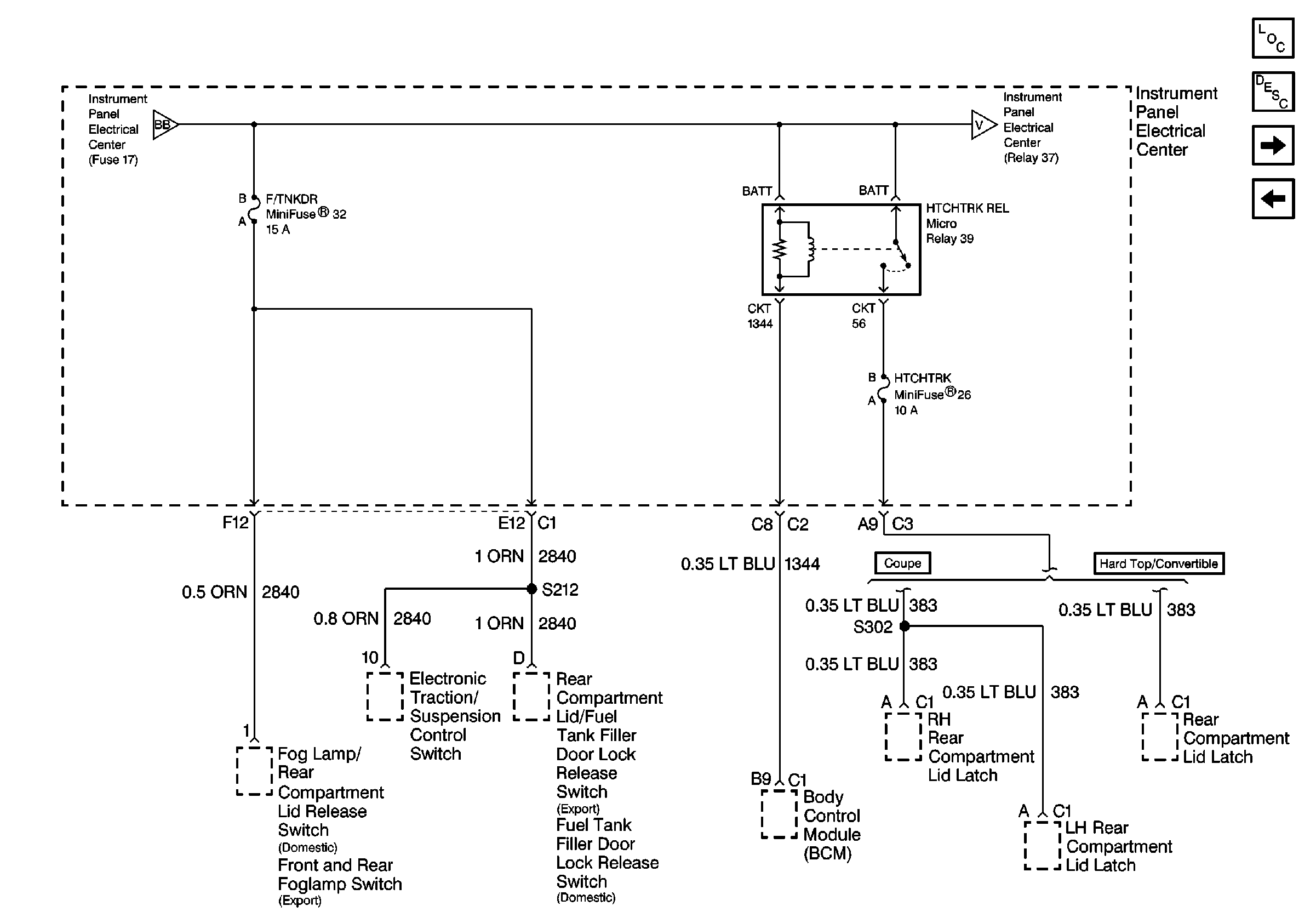

Cell 10: I/P Fuses 51, 27, 17, Relay 41
|
| Figure 16: |
Cell 10: I/P Fuses 32, 26, Relay 39
|
| Figure 17: |
Cell 10: I/P Fuse 2, Relay 37
|
| Figure 18: |
Cell 10: I/P Fuses 52, 6, Relays 43, 44, Circuit Breaker 54
|
| Figure 19: |
Cell 10: I/P Fuses 25, 23, 29, Relay 42
|
| Figure 20: |
Cell 10: I/P Fuses 50, 47, Ignition Switch
|
| Figure 21: |
Cell 10: I/P Fuses 21, 18, 48, Relay 44
|
| Figure 22: |
Cell 10: I/P Fuses 10, 9, 11
|
| Figure 23: |
Cell 10: I/P Fuses 15, 16, 13, 20, 19
|
| Figure 24: |
Cell 10: I/P Fuses 22, 14
|
| Figure 25: |
Cell 10: I/P Relays 40, 38
|
