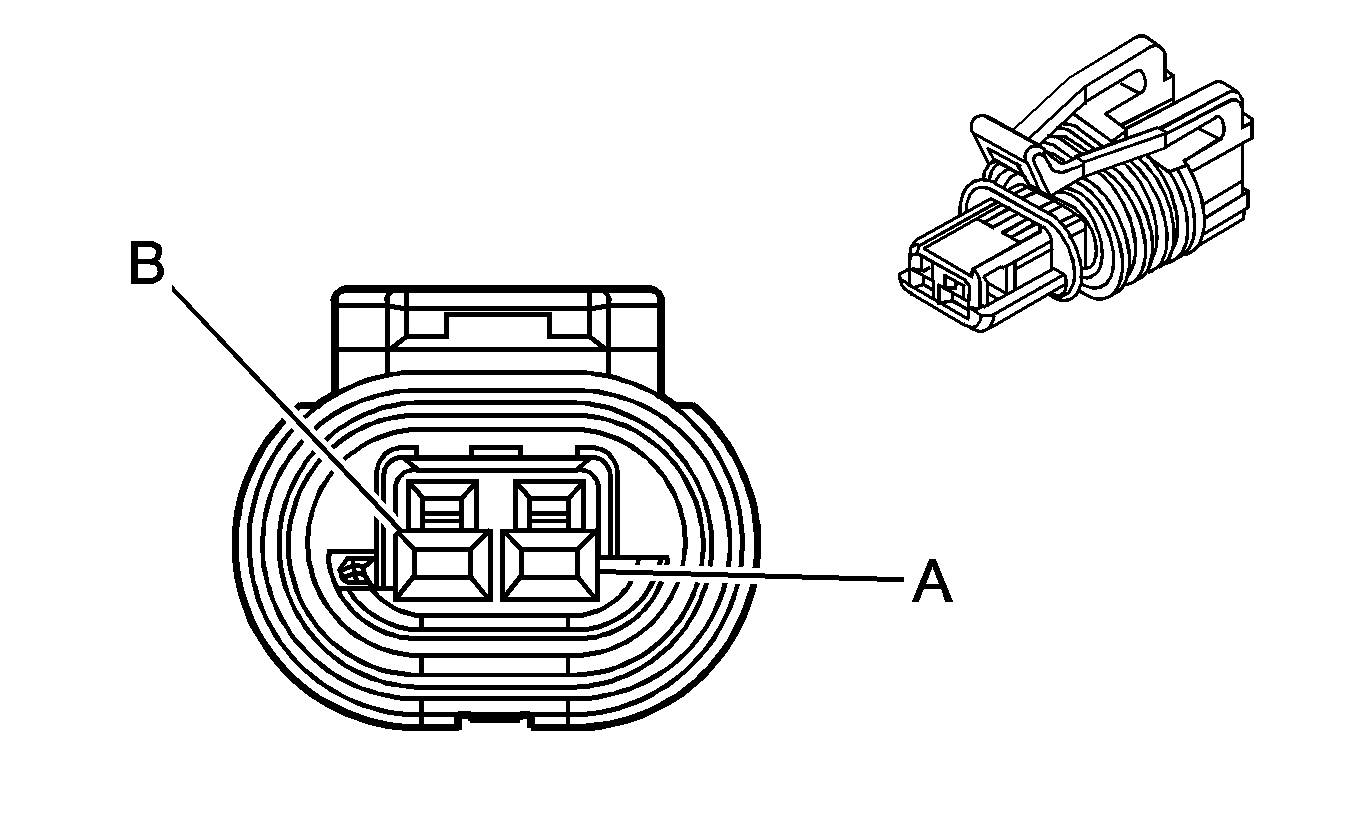

Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | RD/BK  | 1230  | AT ISS High Signal  | ||||||
B  | D-BU/WH  | 1231  | AT ISS Low Signal  | ||||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | OG  | 1940  | Battery Positive Voltage  | ||||
2  | L-BU  | 553  | Tow/Haul Switch Signal  | ||||
3  | GY  | 598  | 5-Volt Reference  | ||||
4  | BK/WH  | 351  | Ground  | ||||
5  | GY  | 8  | Crank Voltage  | ||||
6  | --  | --  | Not Used  | ||||
7  | D-BU  | 1378  | Transmission Shift Selector Display Signal  | ||||
8  | BK  | 450  | Ground  | ||||
9  | D-GN  | 1373  | Transmission Shift Selector Mode Signal  | ||||
10  | BK/WH  | 771  | Transmission Range Switch Signal A  | ||||
11  | YE  | 772  | Transmission Range Switch Signal B  | ||||
12  | L-GN  | 1371  | Shift Data Bit 4  | ||||
13  | TN  | 2654  | Shift Data Bit 8  | ||||
14  | WH  | 776  | Transmission Range Switch Signal-Pariety Bit  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BK  | 750  | Ground  | ||||
B  | BK  | 750  | Ground  | ||||
C  | TN/WH  | 2678  | Overdrive Defeat Switch Signal  | ||||
D  | PK  | 239  | Ignition 1 Voltage  | ||||
E  | BN  | 2509  | Left Rear Park Lamps Supply Voltage  | ||||
F  | TN/WH  | 2678  | Overdrive Defeat Signal  | ||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
1  | D-GN  | 1433  | PNP/Clutch Start Switch Signal  | ||||||
2  | --  | --  | Not Available  | ||||||
3  | OG/BK  | --  | Not Used  | ||||||
4  | YE  | 772  | Transmission Range Switch Signal B  | ||||||
5  | BK/WH  | 771  | Transmission Range Switch Signal A  | ||||||
6  | GY  | 773  | Transmission Range Switch Signal C  | ||||||
7  | BK/WH  | 251  | Ground  | ||||||
8  | WH  | 776  | Transmission Range Switch Signal-Pariety Bit  | ||||||
9  | --  | --  | Not Used  | ||||||
10  | L-GN  | 24  | Backup Lamp Supply Voltage  | ||||||
11  | PK  | 139  | Ignition 1 Voltage  | ||||||
12  | PU  | 806  | Crank Voltage  | ||||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | BK/WH  | 351  | Ground  | ||||
BK/WH  | 451  | Ground (LLY)  | |||||
2  | PK  | 1020  | Ignition 0 Voltage  | ||||
3  | OG  | 440  | Battery Positive Voltage  | ||||
4  | PK  | 1020  | Ignition 0 Voltage  | ||||
5  | BK/WH  | 351  | Ground  | ||||
BK/WH  | 51  | Ground (LLY)  | |||||
6  | YE  | 2522  | PTO Engaged Signal  | ||||
7  | PU  | 420  | TCC Brake Switch/Cruise Control Release Signal (w/o LLY)  | ||||
--  | --  | Not Used (LLY)  | |||||
8  | YE  | 1479  | A/T Neutral Signal  | ||||
9  | WH  | 2467  | Unmanaged Torque (L18)  | ||||
--  | --  | Not Used (LLY)  | |||||
10  | TN/WH  | 2678  | Overdrive Defeat Switch Signal  | ||||
11  | TN  | 1147  | Transmission Shift Inhibit Signal  | ||||
12  | GY/BK  | 1694  | 4WD Low Signal (NP1)  | ||||
--  | --  | Not Used (w/o NP1)  | |||||
13-15  | --  | --  | Not Used  | ||||
16  | TN/BK  | 464  | Delivered Torque Signal (L18)  | ||||
17-18  | --  | --  | Not Used  | ||||
19  | L-BU  | 1480  | Transmission Power Take-Off Enable Signal  | ||||
20  | --  | --  | Not Used  | ||||
21  | PU  | 1146  | Engine Brake Enable Signal  | ||||
22  | OG/BK  | 463  | Requested Torque Signal (L18)  | ||||
23-24  | --  | --  | Not Used  | ||||
25  | GY  | 1234  | Do Not Shift Indicator Control  | ||||
GY  | 2466  | Do Not Shift Indicator Control (LLY)  | |||||
26  | --  | --  | Not Used  | ||||
27  | L-BU  | 2221  | Signal High - Rear (NP1)  | ||||
YE  | 400  | VSS High Signal (w/o NP1)  | |||||
--  | --  | Not Used (L18)  | |||||
28  | BK  | 407  | Low Reference  | ||||
29  | YE  | 2361  | SAE J1939 Serial Data Bus+  | ||||
30  | YE  | 2470  | Class 2 Serial Data  | ||||
31  | --  | --  | Not Used  | ||||
32  | D-GN  | 2362  | SAE J1939 Serial Data Bus-  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | PK  | 1224  | Transmission Fluid Pressure Switch Signal A  | ||||
2  | D-BU  | 1225  | Transmission Fluid Pressure Switch Signal B  | ||||
3  | RD  | 1226  | Transmission Fluid Pressure Switch Signal C  | ||||
4  | L-GN/BK  | 2529  | Transmission Fluid Pressure Switch Signal R  | ||||
5  | BK/WH  | 771  | Transmission Range Switch Signal A  | ||||
6  | YE  | 772  | Transmission Range Switch Signal B  | ||||
7  | GY  | 773  | Transmission Range Switch Signal C  | ||||
8  | WH  | 776  | Transmission Range Switch Signal-Pariety Bit  | ||||
9  | --  | --  | Not Used  | ||||
10  | YE/BK  | 1227  | TFT Sensor Signal  | ||||
11-12  | --  | --  | Not Used  | ||||
13  | OG  | 1983  | Transmission Turbine Speed Switch Signal  | ||||
14  | L-BU  | 1984  | Transmission Turbine Speed Switch Low Reference  | ||||
15  | PU/WH  | 821  | VSS High Signal  | ||||
16  | L-GN/BK  | 822  | VSS Low Signal  | ||||
17  | RD/BK  | 1230  | AT ISS High Signal  | ||||
18  | D-BU/WH  | 1231  | AT ISS Low Signal  | ||||
19  | GY  | 1148  | Transmission Shift Inhibit Signal  | ||||
--  | --  | Not Used (L18/LG4/LLY)  | |||||
20  | BK  | 2762  | Low Reference  | ||||
21  | PU  | 2471  | Trans ID  | ||||
22  | RD/BK  | 1228  | PC Solenoid Valve High Control (Sol. A) (LLY)  | ||||
L-BU/WH  | 1229  | PC Solenoid Valve Low Control (Sol. A) (w/o LLY)  | |||||
23  | RD/BK  | 1228  | PC Solenoid Valve High Control (Sol. A) (w/o LLY)  | ||||
L-BU/WH  | 1229  | PC Solenoid Valve Low Control (Sol. A) (LLY)  | |||||
24  | PK/BK  | 2468  | PC Solenoid Valve High Control (Sol. B)  | ||||
25  | BN/WH  | 2469  | PC Solenoid Valve Low Control (Sol. B)  | ||||
26  | PU  | 898  | Shift Solenoid A Valve Control (LLY)  | ||||
L-GN  | 1222  | Shift Solenoid A Valve Control (w/o LLY)  | |||||
27  | YE/BK  | 2879  | Shift Solenoid D Valve Control (LLY)  | ||||
YE/BK  | 1223  | Shift Solenoid B Valve Control (w/o LLY)  | |||||
28  | OG/WH  | 2527  | Shift Solenoid C Valve Control  | ||||
29  | WH  | 1994  | Shift Solenoid C Valve Control (LLY)  | ||||
BN  | 418  | TCC PWM Solenoid Valve Control (w/o LLY)  | |||||
30  | D-BU  | 1530  | Transmission Mainline Pressure Solenoid Control (LLY)  | ||||
31  | BN  | 323  | 12-Volt Reference  | ||||
32  | D-GN/WH  | 2528  | Main Pressure Modulation  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | TN/BK  | 1921  | SAE J1587 Serial Data Bus+ Primary  | ||||
2  | --  | --  | Not Used  | ||||
3  | GY  | 598  | 5-Volt Reference  | ||||
4  | YE  | 2655  | Ignition Sensor Signal  | ||||
5  | BK/WH  | 771  | Transmission Range Switch Signal A  | ||||
6  | YE  | 772  | Transmission Range Switch Signal B  | ||||
7  | L-GN  | 1371  | Transmission Range Switch Signal C  | ||||
8  | TN  | 2654  | Transmission Range Switch Signal P  | ||||
9  | WH  | 776  | Transmission Range Switch Signal-Pariety Bit  | ||||
10  | D-GN  | 1373  | Transmission Shift Selector Mode Signal  | ||||
11-12  | --  | --  | Not Used  | ||||
13  | YE  | 2361  | SAE J1939 Serial Data Bus+  | ||||
14  | D-BU  | 1378  | Transmission Shift Selector Display Signal  | ||||
15  | --  | --  | Not Used  | ||||
16  | RD/WH  | 1940  | Battery Positive Voltage  | ||||
17  | WH/BK  | 1922  | SAE J1708 Serial Data B  | ||||
18-28  | --  | --  | Not Used  | ||||
29  | D-GN  | 2362  | SAE J1939 Serial Data Bus-  | ||||
30  | --  | --  | Not Used  | ||||
31  | GY  | 1234  | Do Not Shift Indicator Control  | ||||
32  | L-BU  | 553  | Tow/Haul Switch Signal  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | RD/WH  | 440  | Battery Positive Voltage  | ||||
2  | PU  | 1146  | Engine Brake Enable Signal  | ||||
3  | --  | --  | Not Used  | ||||
4  | GY  | 1524  | Backup Lamp Relay Control  | ||||
5  | --  | --  | Not Used  | ||||
6  | YE  | 1479  | A/T Neutral Signal  | ||||
7-10  | --  | --  | Not Used  | ||||
11  | TN  | 1147  | Transmission Shift Inhibit Signal  | ||||
12  | YE  | 1481  | Transmission Auxiliary Hold Signal  | ||||
13  | YE  | 915  | PTO Engage Signal  | ||||
14-15  | --  | --  | Not Used  | ||||
16  | RD/WH  | 440  | Battery Positive Voltage  | ||||
17  | BK/WH  | 351  | Ground  | ||||
18  | --  | --  | Not Used  | ||||
19  | GY  | 1148  | Transmission Shift Inhibit Signal  | ||||
20  | L-BU  | 2221  | Signal High - Rear  | ||||
21  | --  | --  | Not Used  | ||||
22  | L-BU  | 1480  | Transmission Power Take-Off Enable Signal  | ||||
23-25  | --  | --  | Not Used  | ||||
26  | PK  | 1020  | Ignition 0 Voltage  | ||||
27-29  | --  | --  | Not Used  | ||||
30  | YE  | 1479  | A/T Neutral Signal  | ||||
31  | TN  | 476  | Low Reference  | ||||
32  | BK/WH  | 351  | Ground  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
1  | RD/BK  | 1525  | 12-Volt Reference  | ||||
2  | WH  | 1526  | 12-Volt Reference  | ||||
3  | D-GN  | 1531  | 12-Volt Reference  | ||||
4  | OG  | 1991  | Shift Solenoid A Valve Control  | ||||
5  | PU  | 898  | Shift Solenoid C Valve Control  | ||||
6  | OG/WH  | 2527  | Shift Solenoid E Valve Control  | ||||
7  | WH  | 2880  | Shift Solenoid G Valve Control  | ||||
8  | --  | --  | Not Used  | ||||
9  | D-GN  | 1313  | 5-Volt Reference  | ||||
10-11  | --  | --  | Not Used  | ||||
12  | RD  | 1226  | Transmission Fluid Pressure Switch Signal C  | ||||
13  | PU  | 2471  | Trans ID  | ||||
14  | RD/BK  | 1230  | AT ISS High Signal  | ||||
15  | OG  | 1983  | Transmission Turbine Speed Switch Signal  | ||||
16  | YE  | 400  | Signal High - Front  | ||||
17  | L-GN  | 1527  | 12-Volt Reference  | ||||
18-19  | --  | --  | Not Used  | ||||
20  | PU  | 1992  | Shift Solenoid B Valve Control  | ||||
21  | YE/BK  | 2879  | Shift Solenoid D Valve Control  | ||||
22  | WH  | 1994  | Shift Solenoid F Valve Control  | ||||
23-24  | --  | --  | Not Used  | ||||
25  | BK  | 407  | Low Reference  | ||||
26  | WH  | 1971  | Transmission Oil Level Sensor Signal  | ||||
27  | YE/BK  | 1227  | TFT Sensor Signal  | ||||
28-29  | --  | --  | Not Used  | ||||
30  | D-BU/WH  | 1231  | AT ISS Low Signal  | ||||
31  | L-BU  | 1984  | Transmission Turbine Speed Switch Low Reference  | ||||
32  | PU  | 401  | Signal Low - Front  | ||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | OG  | 1983  | Transmission Turbine Speed Switch Signal  | ||||||
B  | L-BU  | 1984  | Transmission Turbine Speed Switch Low Reference  | ||||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | PU/WH  | 821  | VSS High Signal  | ||||||
B  | L-GN/BK  | 822  | VSS Low Signal  | ||||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | YE  | 400  | VSS High Signal  | ||||||
B  | PU  | 401  | VSS Low Signal  | ||||||
