Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | --  | --  | Low Reference  |
B  | BK  | 1526  | Shift Solenoid Supply Voltage 2  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | --  | --  | Low Reference  |
B  | WH  | 1525  | Shift Solenoid Supply Voltage 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1.5 BN  | 1650  | Ground  |
2  | 1.5 RD  | 502  | Battery Positive Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 1.5 BN/RD  | 1250  | Ground  |
B  | 1 BK/WH  | 59  | A/C Compressor Clutch Supply Voltage  |

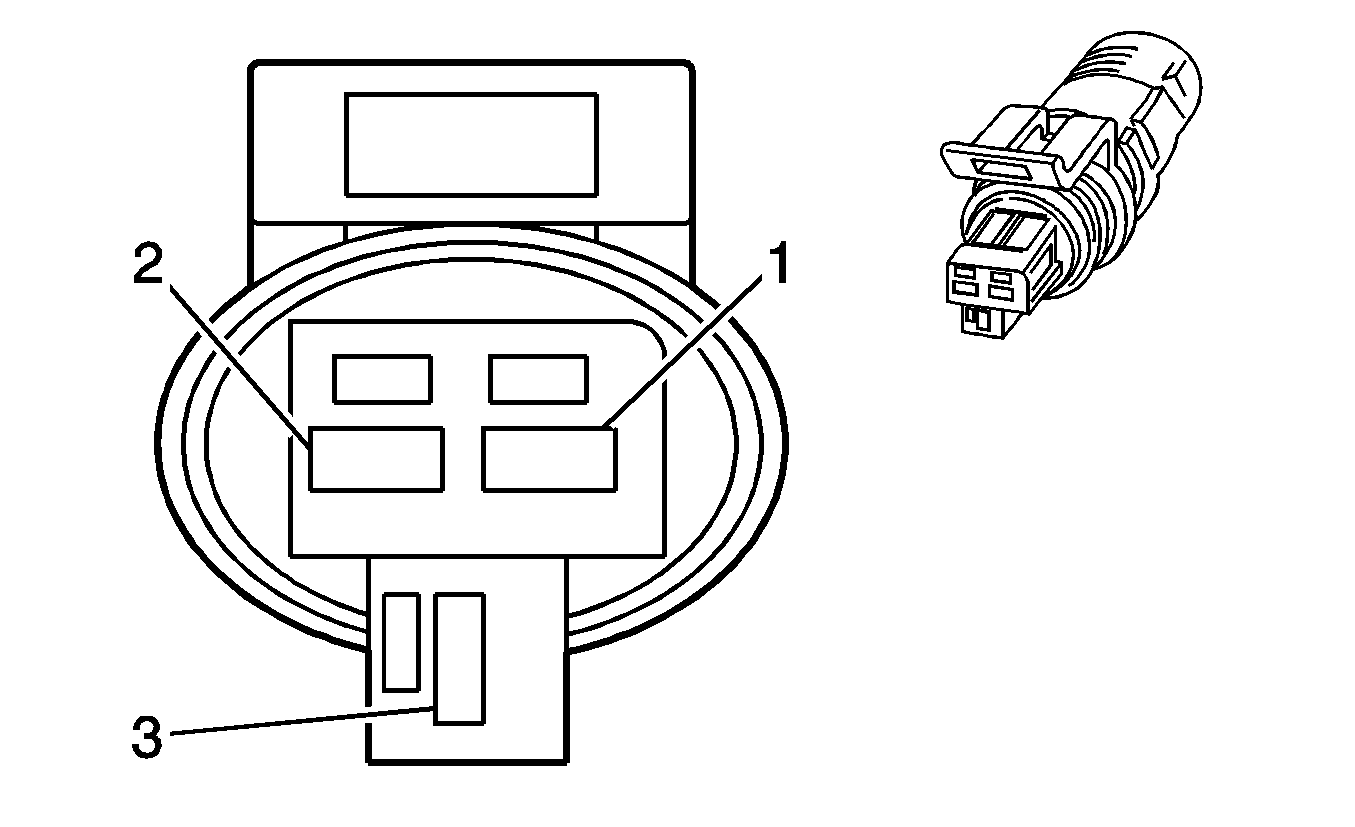

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN/BK  | 5514  | Low Reference  |
2  | 0.5 BK/WH  | 2700  | 5 Volt Reference 1  |
3  | 0.5 GN  | 380  | A/C Refrigerant Pressure Sensor Signal  |

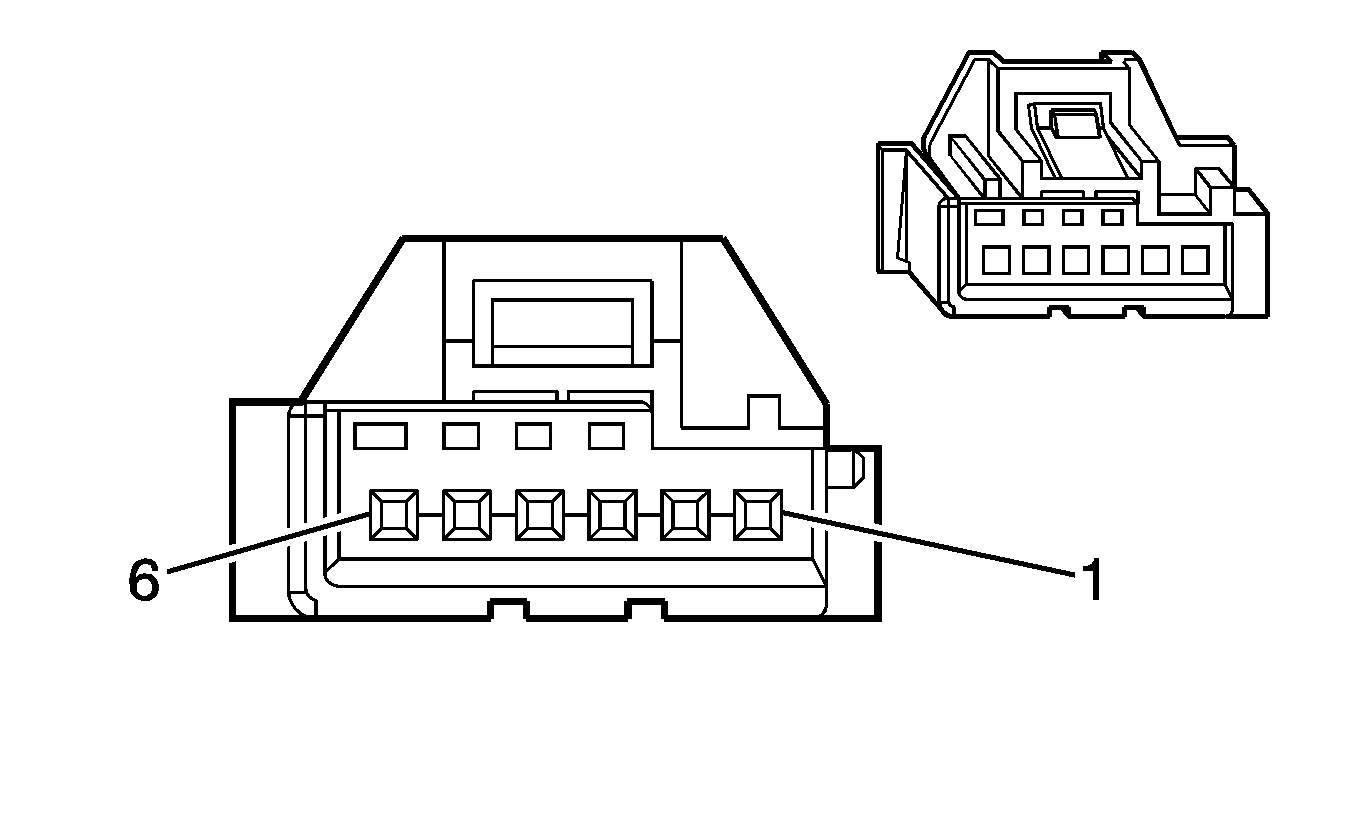

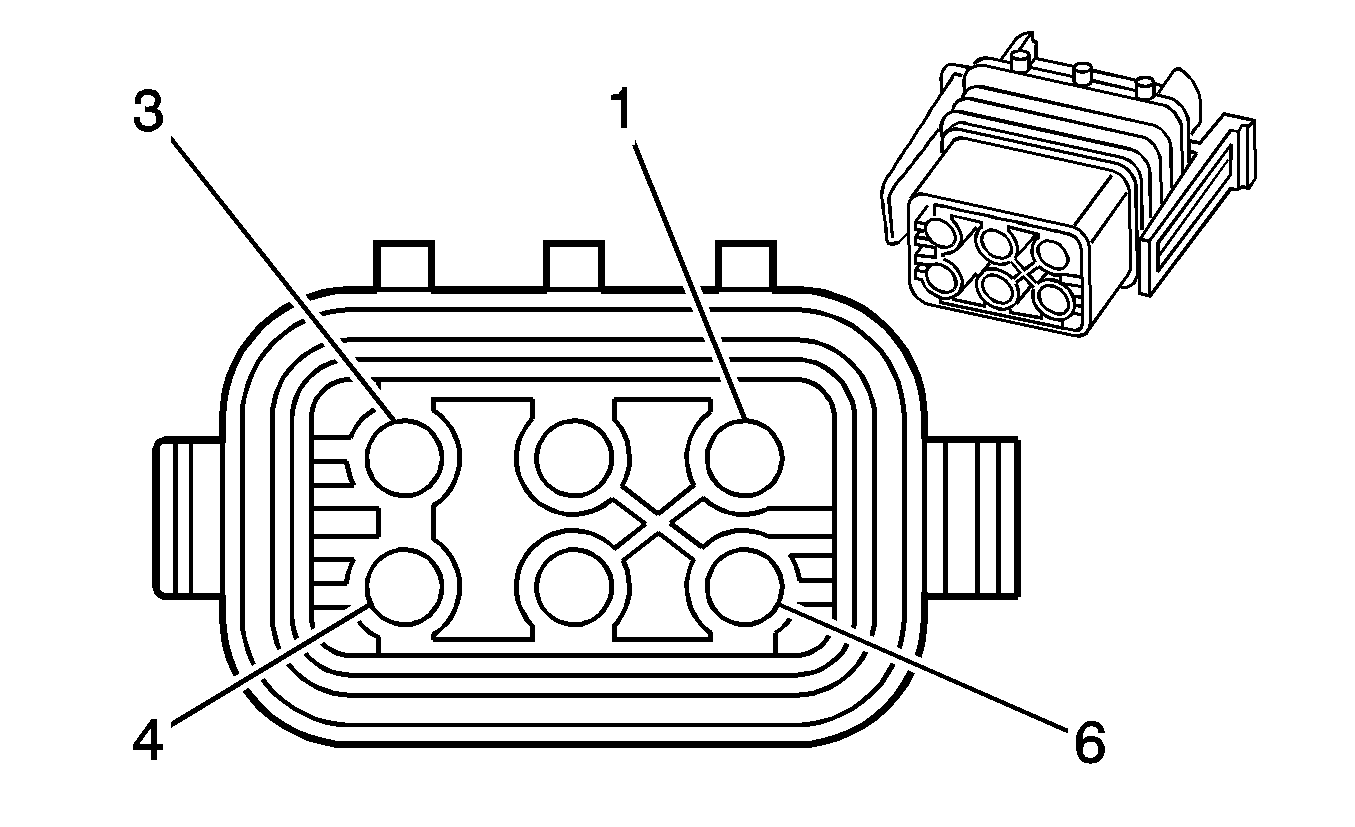

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/YE  | 1274  | 5 Volt Reference 2  |
2  | 0.5 BK/RD  | 1164  | 5 Volt Reference 1  |
3  | 0.5 WH/YE  | 1161  | Accelerator Pedal Position Signal 1  |
4  | 0.5 BN/RD  | 1271  | Low Reference  |
5  | 0.5 BN/WH  | 1272  | Low Reference  |
6  | 0.5 WH/GN  | 1162  | Accelerator Pedal Position Signal 2  |

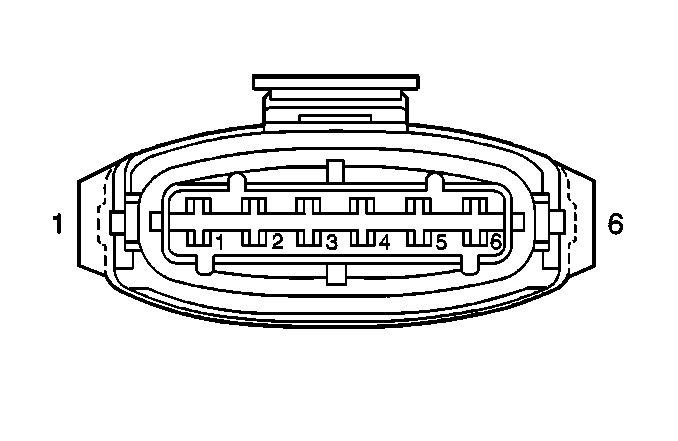

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BN/BK  | --  | 8V Reference  |
2  | GY  | --  | Air Temperature Actuator Position Signal  |
3  | BK  | --  | Low Reference  |
4  | --  | --  | Not Used  |
5  | RD  | --  | Air Temperature Actuator Motor Control B  |
6  | WH  | --  | Air Temperature Actuator Motor Control A  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 636  | Outside Ambient Air Temperature Sensor Signal  |
2  | 0.5 BU/BN  | 61  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 636  | Outside Ambient Air Temperature Sensor Signal  |
2  | 0.5 BU/BN  | 61  | Low Reference  |

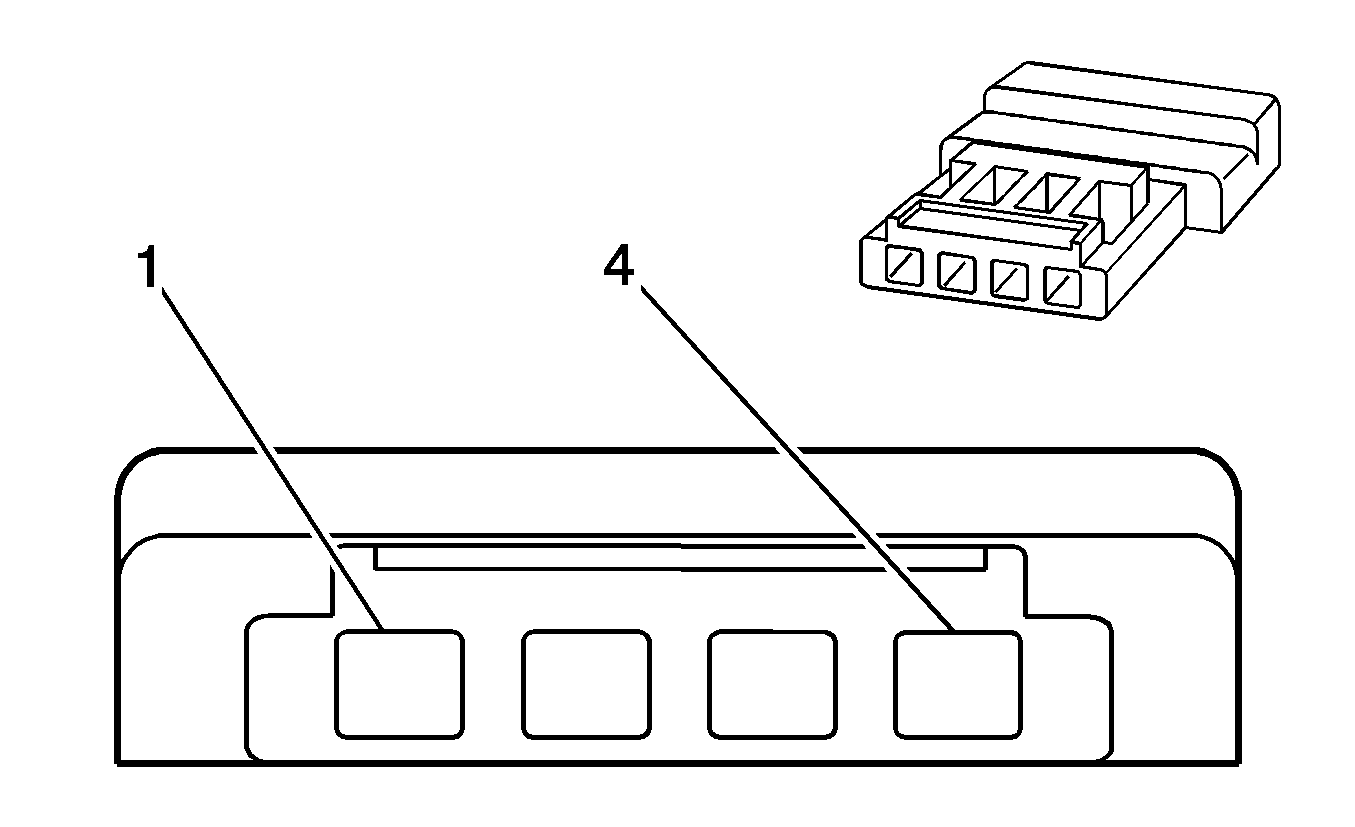

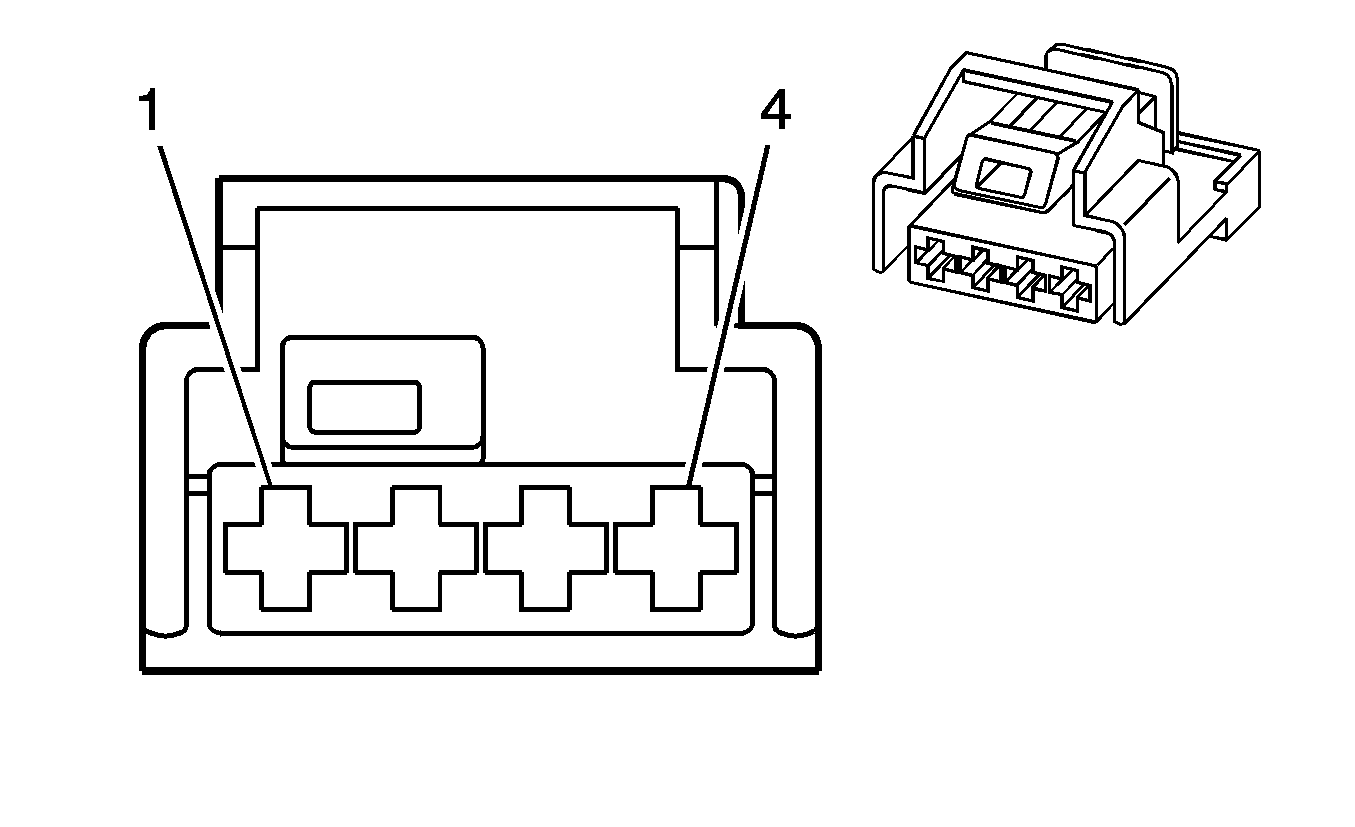

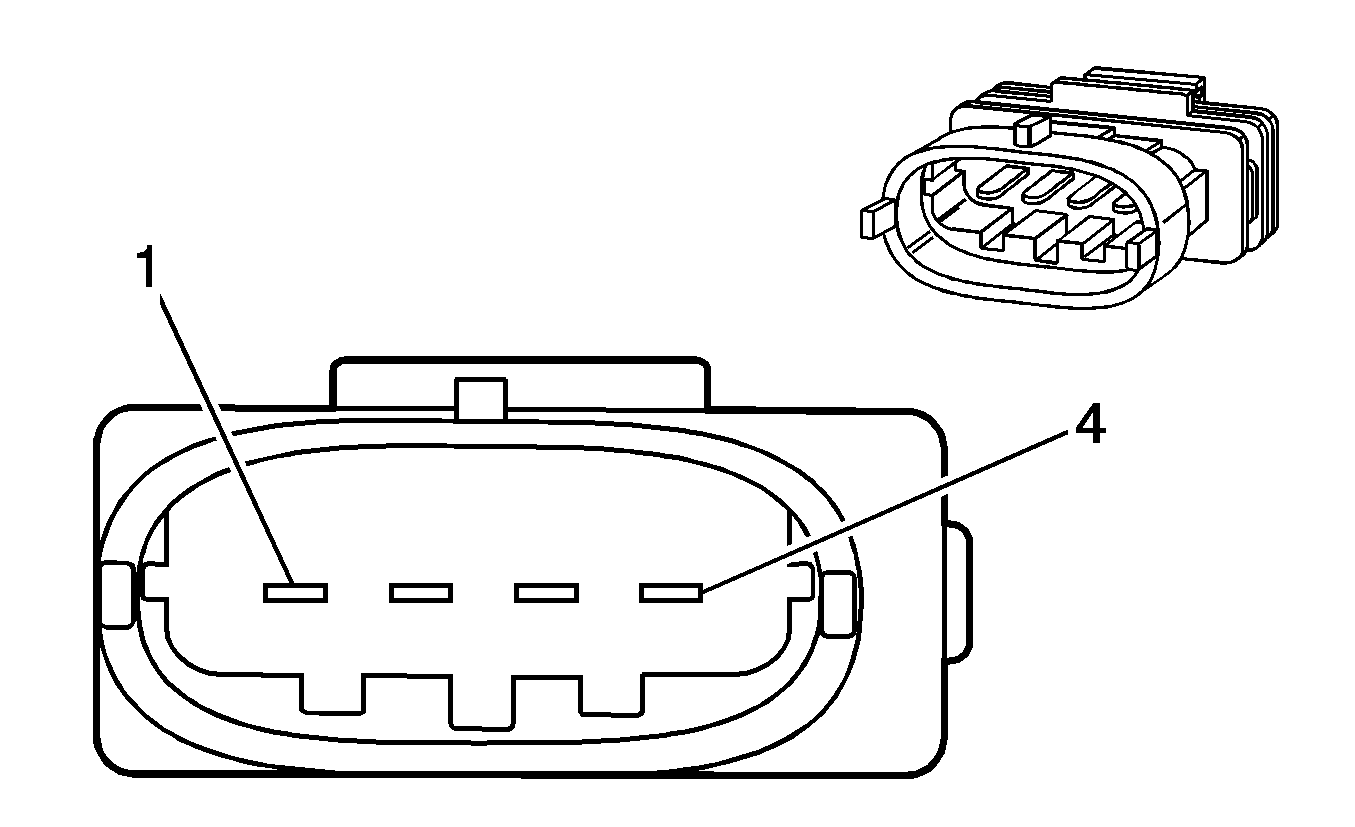

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.35 COAX  | 5173  | Antenna Radio Screen  |
2  | --  | --  | Not Used  |
3  | 0.35 COAX  | 6797  | GSM Antenna Screen  |
4  | 0.35 COAX  | 5175  | Antenna Navigation Screen  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | GN  | 1231  | Low Reference  |
B  | YE/BK  | 1230  | Transmission Speed Sensor Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | OG  | 586  | Low Reference  |
B  | OG  | 585  | Transmission Oil Temperature Sensor Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | GY  | 401  | Low Reference  |
B  | YE  | 400  | Vehicle Speed Sensor Signal  |

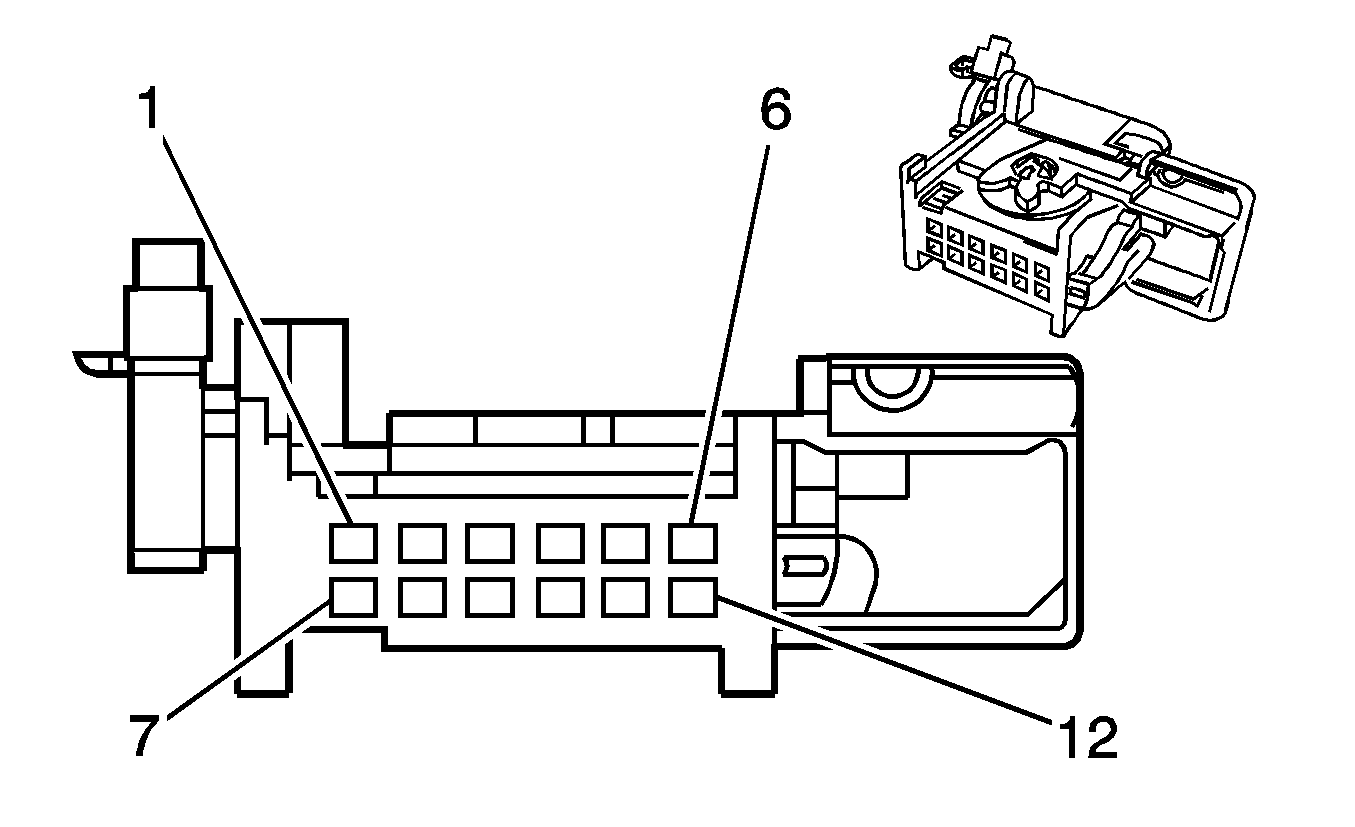

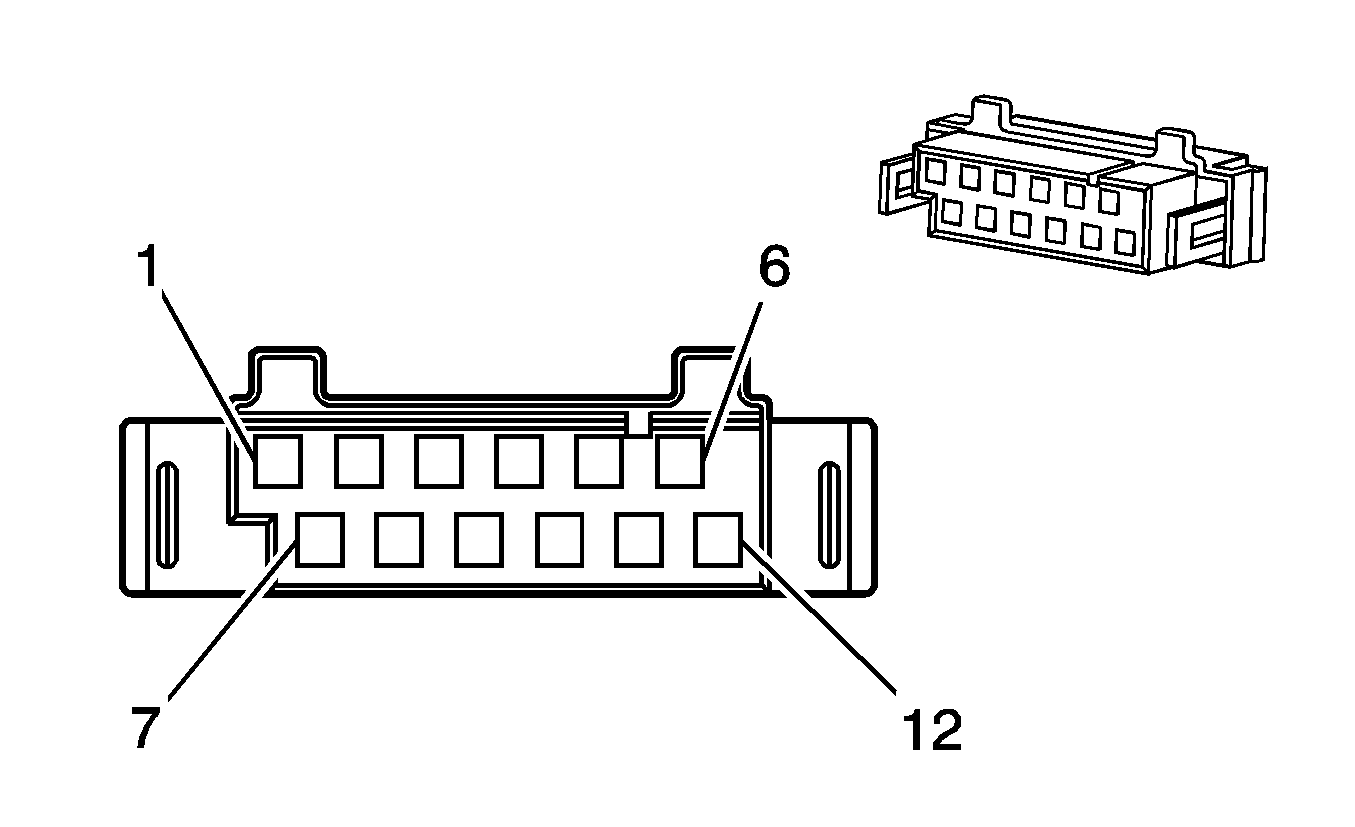

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 BN  | 2150  | Ground  |
3-4  | --  | --  | Not Used  |
5  | 0.5 BK  | 539  | Run/Crank Ignition 1 Voltage  |
6  | --  | --  | Not Used  |
7  | 0.5 GY/YE  | 1382  | LED Dimming Signal  |
8  | 0.5 WH  | 771  | Transmission Position Switch Bit 1 Signal  |
9  | 0.5 GN  | 772  | Transmission Position Switch Bit 2 Signal  |
10  | 0.5 GY  | 773  | Transmission Position Switch Bit 3 Signal  |
11  | 0.5 WH/YE  | 1371  | Transmission Position Switch Bit 4 Signal  |
12  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.75 BN  | 650  | Ground  |
B  | 0.75 WH/BK  | 5007  | Reverse Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/BN  | 474  | 5 Volt Reference 1  |
2  | 0.5 GN/BK  | 6014  | Low Reference  |
3  | 0.5 GN/BN  | 5266  | Ambient Air Pressure Sensor Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | 50 BK  | 1  | Unfused Battery Positive Voltage  |
25 RD  | 1  | Unfused Battery Positive Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | PU  | --  | Blower Motor Supply Voltage  |
B  | BK  | --  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | PU  | --  | Medium 1 Blower Motor Control  |
2  | BU  | --  | Medium 2 Blower Motor Control  |
3  | BK  | 1850  | Ground  |
4  | OG  | --  | Low Blower Motor Control  |
5  | GN  | --  | High Blower Motor Control  |
6  | PU  | --  | Blower Motor Supply Voltage  |
7  | BK  | --  | Ground  |

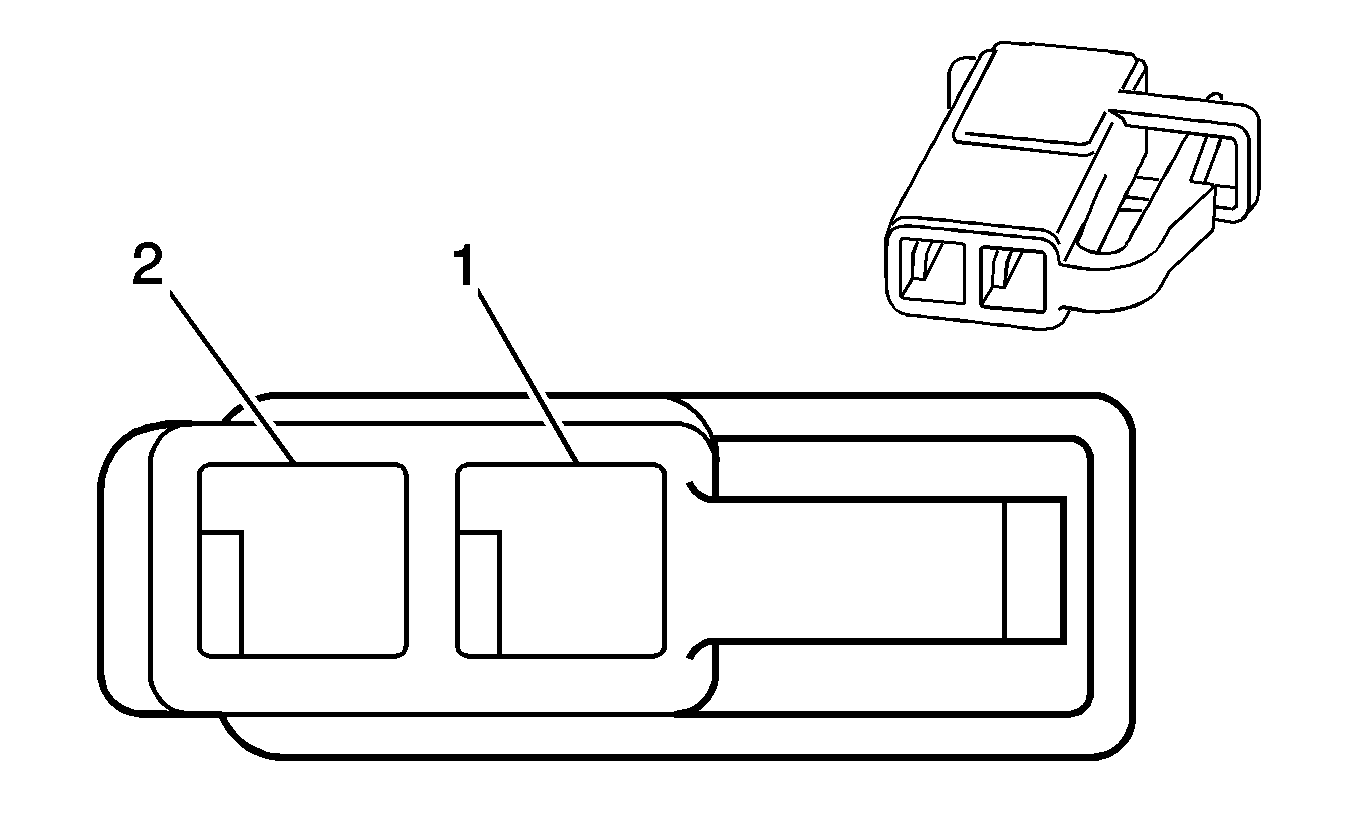

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 BK  | 7448  | Brake Booster Pump Supply Voltage  |
2  | 2.5 BN  | 1350  | Ground  |

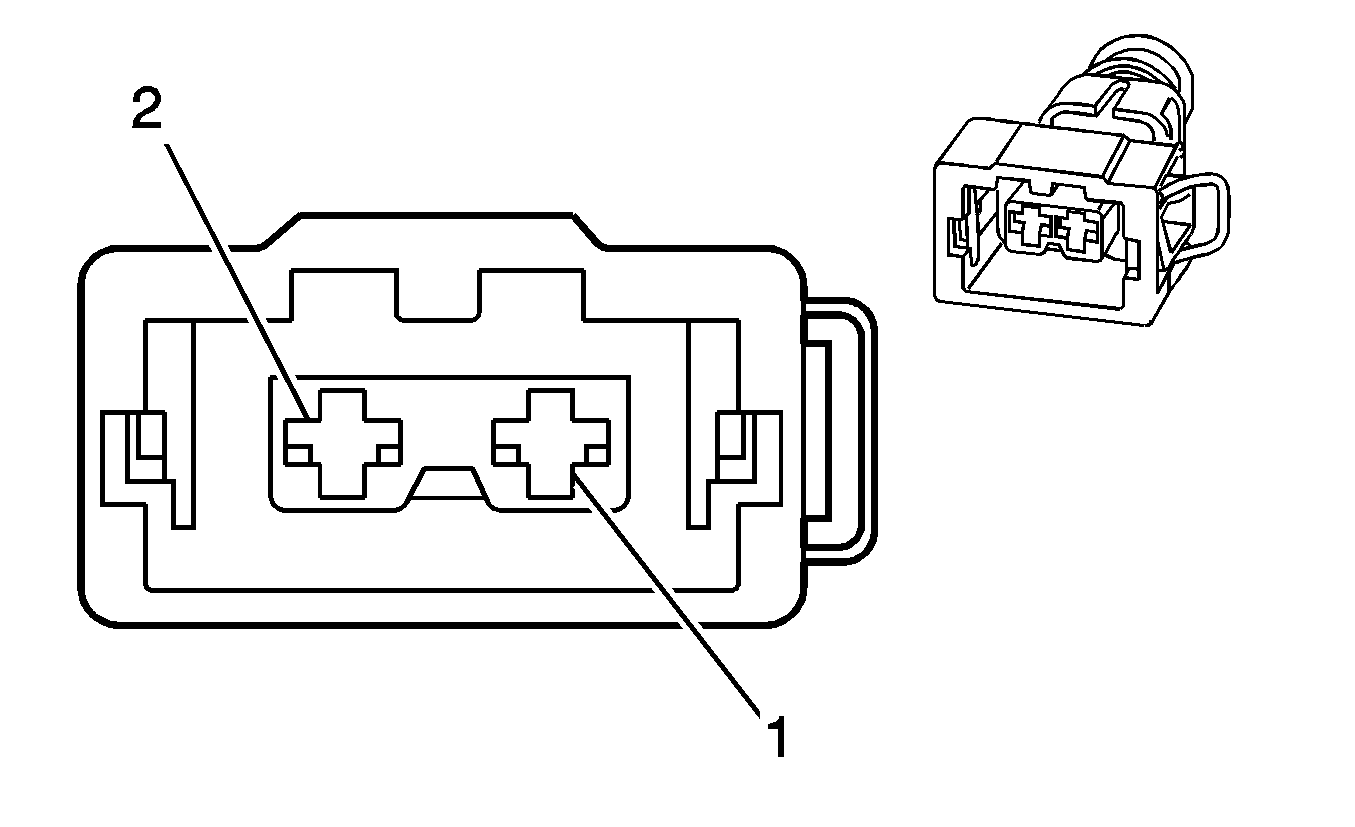

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 1350  | Ground  |
2  | 0.5 BN/RD  | 333  | Brake Fluid Level Sensor Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN/YE  | 5284  | CMP Actuator Solenoid Control - Exhaust  |
2  | 0.75 RD/BU  | 5291  | Ignition Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN/YE  | 5272  | CMP Actuator Solenoid Control - Intake  |
2  | 0.75 RD/BU  | 5291  | Ignition Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 633  | Camshaft Position Sensor Signal - Exhaust  |
2  | 0.5 BN/YE  | 632  | Low Reference  |
3  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 633  | Camshaft Position Sensor Signal - Intake  |
2  | 0.5 BN/YE  | 632  | Low Reference  |
3  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |

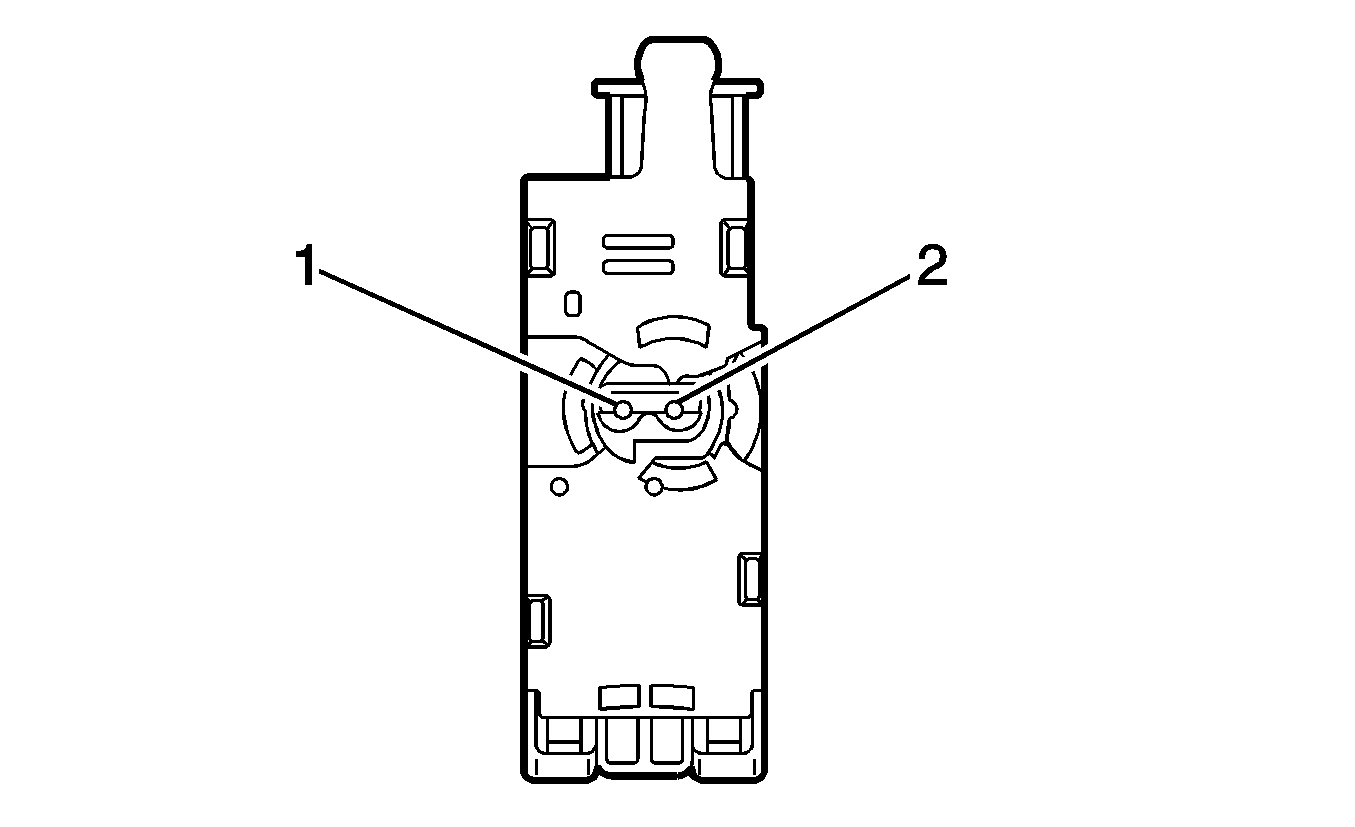

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GY/GN  | 737  | Trunk Lamp Control  |
2  | 0.5 BN  | 2350  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.35 BK  | 5193  | Low Reference  |
B  | 0.35 BU/RD  | 5191  | Cellular Telephone Microphone Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 2550  | Ground  |
2  | 0.5 BK/YE  | 820  | CHMSL Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 VT  | 1935  | CPP Starter Control  |
B  | 0.5 BK  | 1039  | ECM Starter Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.18 FW  | 1550  | Ground (-C3U)  |
0.18 WH  | 1550  | Ground (C3U)  | |
2  | 0.18 FW  | 1732  | Inadvertant Power Courtesy Lamp (-C3U)  |
0.18 GN  | 1732  | Inadvertant Power Courtesy Lamp (C3U)  | |
3  | --  | --  | Not Used  |
4  | 0.18 FW  | 157  | Interior Lamp Control (-C3U)  |
0.18 YE  | 157  | Interior Lamp Control (C3U)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 573  | Crankshaft Position Sensor Signal  |
2  | 0.5 BN/YE  | 574  | Low Reference  |
3  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-2  | --  | --  | Not Used  |
3  | 0.5 BK  | 1039  | Run/Crank Ignition 1 Voltage  |
4  | 0.5 GY  | 379  | Cruise Control Clutch Pedal Position Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
2  | 0.5 BN/VT  | 1132  | DLC Class 2 Serial Data  |
3  | 0.5 GN  | 5169  | Mid Speed GMLAN Serial Data (+)  |
4  | 0.5 BN  | 2150  | Ground  |
5  | 0.5 BN  | 2150  | Ground  |
6  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
7  | 0.5 GN/WH  | 377  | Serial Data  |
8-10  | --  | --  | Not Used  |
11  | 0.5 WH  | 5170  | Mid Speed GMLAN Serial Data (-)  |
12-13  | --  | --  | Not Used  |
14  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
15  | --  | --  | Not Used  |
16  | 0.75 RD  | 1442  | Battery Positive Voltage  |

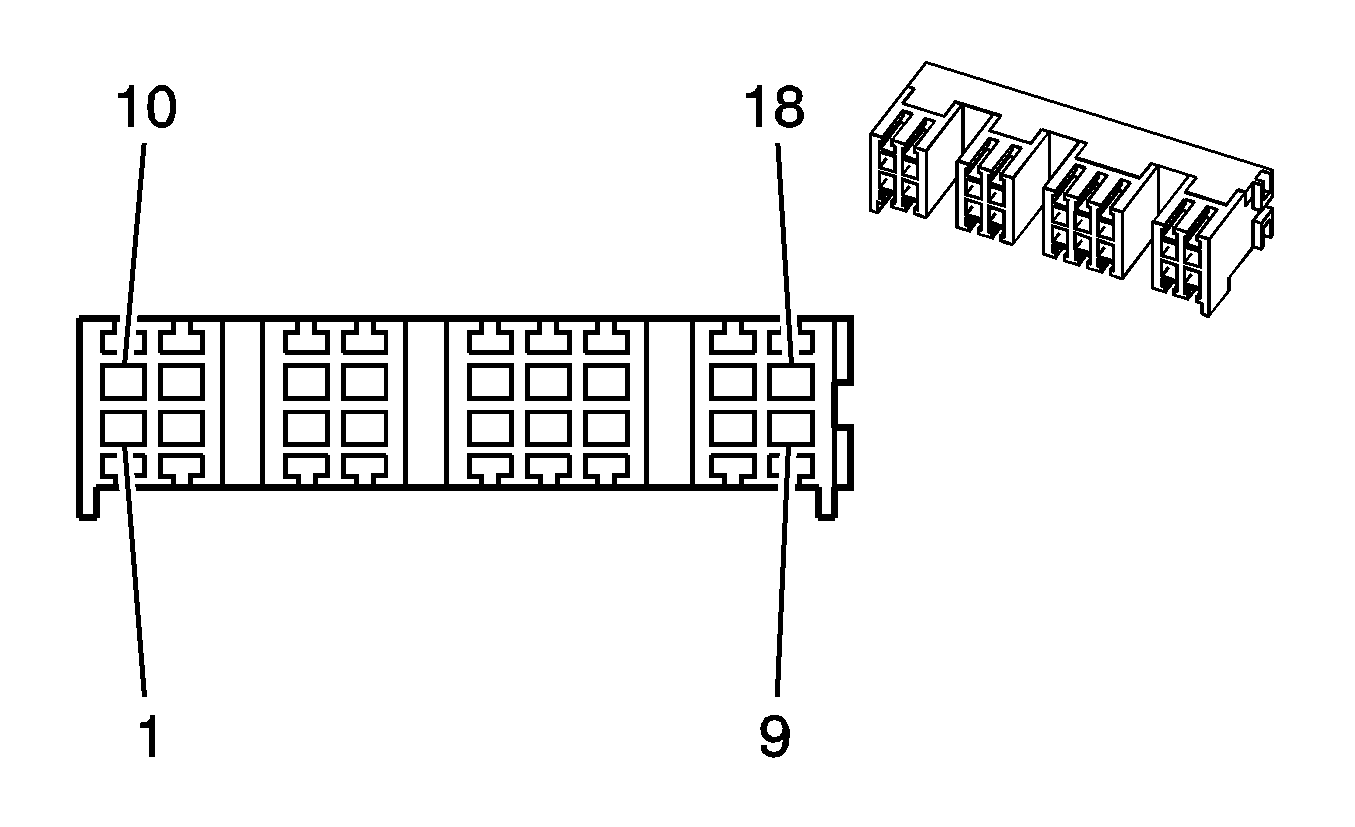

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-4  | --  | --  | Not Used  |
5  | 0.5 BN  | 1550  | Ground  |
6  | 0.5 RD/BU  | 1732  | Inadvertant Power Courtesy Lamp  |
7  | 0.5 GY  | 157  | Interior Lamp Control  |
8-13  | --  | --  | Not Used  |
14  | 0.5 GY/YE  | 1382  | LED Dimming Signal  |
15-18  | --  | --  | Not Used  |

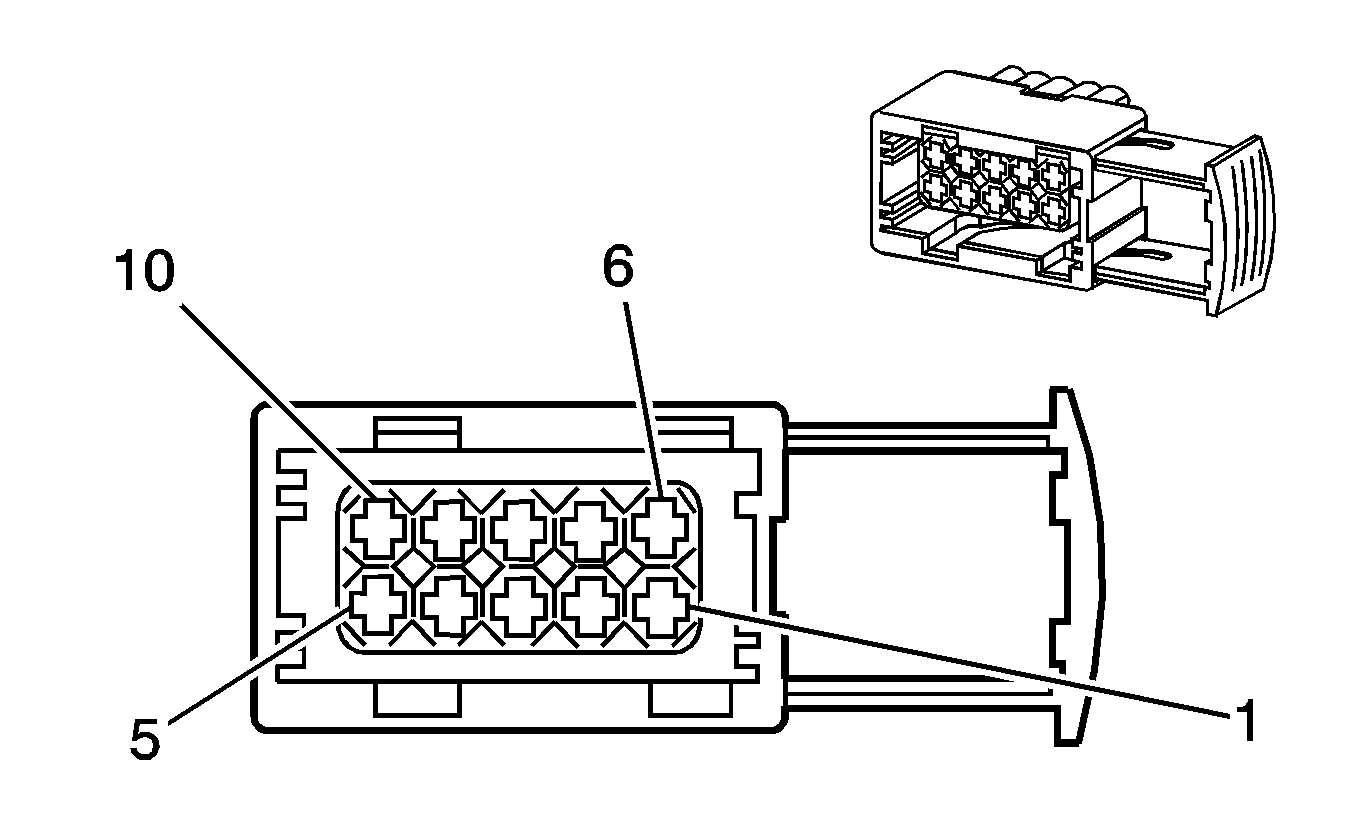

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.75 GY/WH  | 7305  | Emergency Door Unlock 2 Signal  |
3-5  | --  | --  | Not Used  |
6  | 0.5 WH/GY  | 49  | Driver Door Ajar Switch Signal  |
7  | 0.5 BN  | 1550  | Ground  |
8  | 0.75 WH  | 7304  | Emergency Door Unlock 1 Signal  |
9-10  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.75 GY/WH  | 7305  | Emergency Door Unlock 2 Signal  |
3  | --  | --  | Not Used  |
4  | 0.5 BN  | 2350  | Ground  |
5  | 0.5 GY  | 747  | Left Rear Door Ajar Switch Signal  |
6  | 0.75 WH  | 7304  | Emergency Door Unlock 1 Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.75 GY/WH  | 7305  | Emergency Door Unlock 2 Signal  |
3-5  | --  | --  | Not Used  |
6  | 0.5 GY  | 746  | Right Front Door Ajar Switch Signal  |
7  | 0.5 BN  | 2050  | Ground  |
8  | 0.75 WH  | 7304  | Emergency Door Unlock 1 Signal  |
9-10  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 342  | Battery Positive Voltage  |
2  | 0.5 VT  | 7306  | Emergency Door Unlock Control  |
3  | 1.5 GY/WH  | 7305  | Emergency Door Unlock 1 Signal  |
4  | 1.5 RD  | 195  | Door Unlock Control  |
5  | 1.5 BN  | 2350  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.75 GY/WH  | 7305  | Emergency Door Unlock 2 Signal  |
3  | --  | --  | Not Used  |
4  | 0.5 BN  | 2350  | Ground  |
5  | 0.5 GY  | 748  | Right Rear Door Ajar Switch Signal  |
6  | 0.75 WH  | 7304  | Emergency Door Unlock 1 Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 342  | Battery Positive Voltage  |
2  | 0.5 VT  | 7306  | Emergency Door Unlock Control  |
3  | 1.5 WH  | 7304  | Emergency Door Unlock 2 Signal  |
4  | 1.5 WH  | 194  | Door Lock Control  |
5  | 2.5 RD  | 342  | Battery Positive Voltage  |

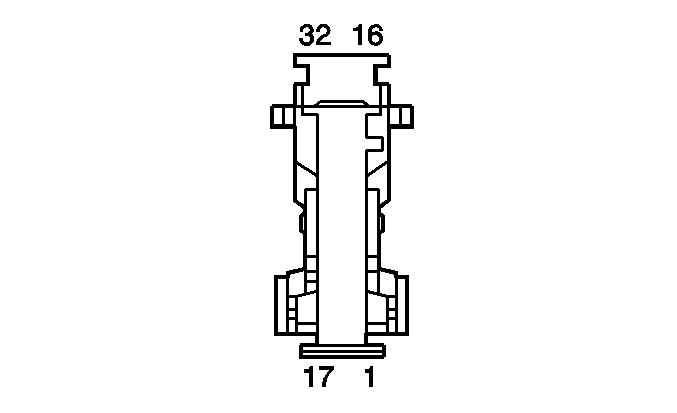

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN  | 1750  | Ground  |
2  | 0.75 BN  | 1750  | Ground (UAG)  |
3  | 0.75 RD  | 3140  | Battery Positive Voltage (UAG)  |
4  | --  | --  | Not Used  |
5  | 0.75 RD  | 3140  | Battery Positive Voltage  |
6-18  | --  | --  | Not Used  |
19  | 0.5 WH  | 5170  | Mid Speed GMLAN Serial Data (-)  |
20  | 0.5 GN  | 5169  | Mid Speed GMLAN Serial Data (+)  |
21  | --  | --  | Not Used  |
22  | 0.5 GN  | 5169  | Mid Speed GMLAN Serial Data (+)  |
23  | 0.5 WH  | 5170  | Mid Speed GMLAN Serial Data (-)  |
24  | --  | --  | Not Used  |
25  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
26-27  | --  | --  | Not Used  |
28  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
29-32  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 4 RD  | 3240  | Battery Positive Voltage  |
2  | 0.5 BN/BU  | 885  | Low Reference  |
3  | 0.5 BU  | 884  | Wheel Speed Sensor Signal - Left Rear  |
4  | 0.5 GN/BK  | 1338  | Yaw Rate Sensor Signal 2  |
5  | 0.5 BU/RD  | 872  | Wheel Speed Sensor Signal - Right Front  |
6  | 0.5 BN/RD  | 833  | Low Reference  |
7  | --  | --  | Not Used  |
8  | 0.5 BN/WH  | 873  | Low Reference  |
9  | 0.5 BU/WH  | 830  | Wheel Speed Sensor Signal - Left Front  |
10  | 0.5 GY/BK  | 1337  | Yaw Rate Sensor Volt Reference  |
11  | 0.5 BU/RD  | 882  | Wheel Speed Sensor Signal - Right Rear  |
12  | 0.5 BN/RD  | 883  | Low Reference  |
13  | 4 BN  | 1450  | Ground  |
14  | 4 RD  | 3340  | Battery Positive Voltage  |
15-16  | --  | --  | Not Used  |
17  | 0.5 BU/BN  | 1903  | AAS Wheel Speed Sensor Signal - Left Front  |
18  | --  | --  | Not Used  |
19  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
20  | 0.75 BK  | 3  | Run/Crank Ignition 1 Voltage  |
21  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
22  | 0.5 BN/GY  | 17  | Stop Lamp Switch Signal  |
23  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
24  | 0.5 RD  | 1202  | Battery Positive Voltage  |
25  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
26  | 4 BN  | 1450  | Ground  |

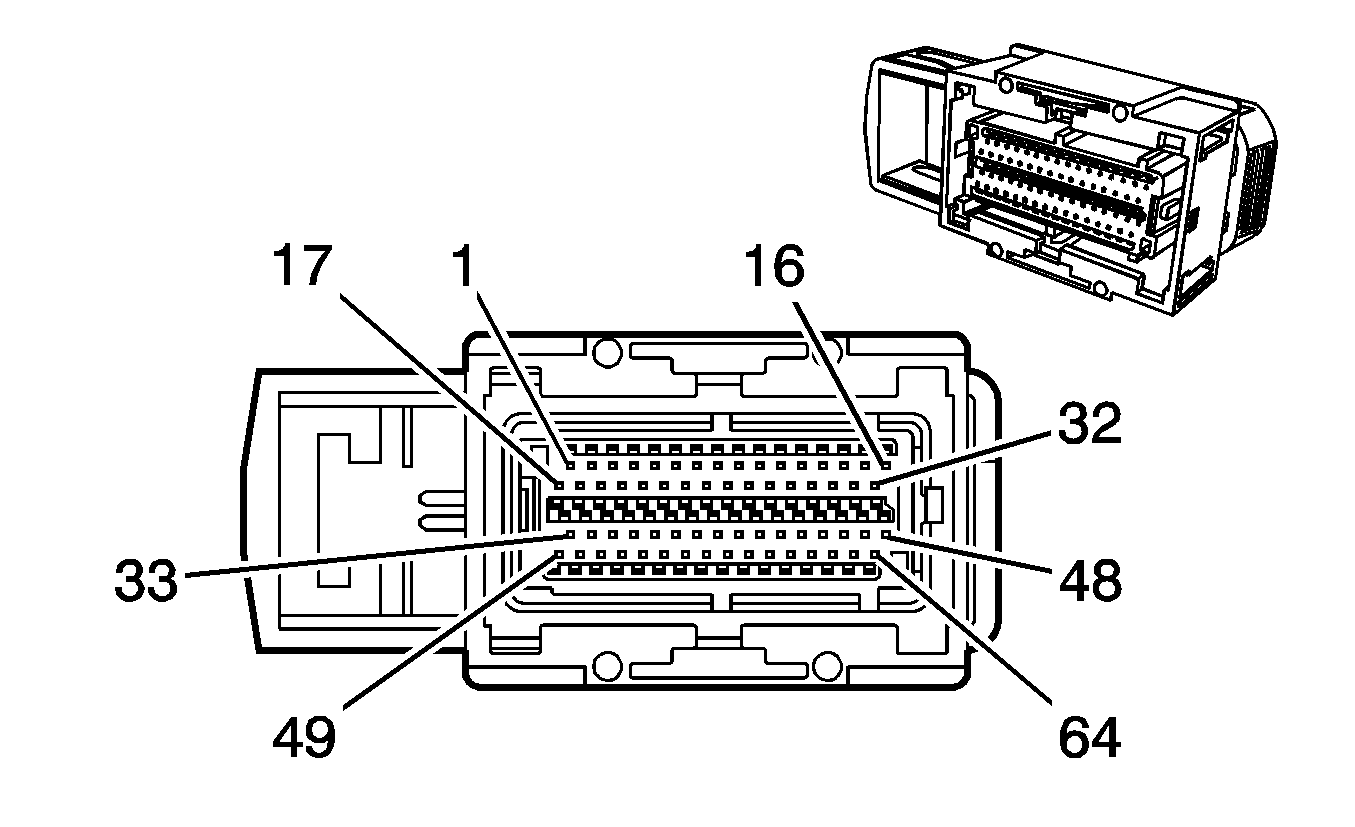

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/RD  | 2121  | Ignition Control 1  |
2  | 0.5 BU/RD  | 2121  | Ignition Control 1  |
3  | 0.5 YE/VT  | 5041  | Intake Manifold Control 1  |
4  | --  | --  | Not Used  |
5  | 0.5 BU/YE  | 231  | Oil Pressure Switch Signal  |
6  | 0.5 BK  | 808  | Low Reference  |
7  | 0.5 BU  | 5042  | Intake Manifold Tuning Valve Sensor Signal  |
8  | 0.5 BU  | 486  | Throttle Position Sensor Signal 2  |
9  | 0.5 BU  | 485  | Throttle Position Sensor Signal 1  |
10  | 0.5 GY/BK  | 496  | KS Signal  |
11  | 0.5 BK  | 808  | Low Reference  |
12  | 0.5 BN/GN  | 472  | Intake Air Temperature Sensor Signal  |
13-14  | --  | --  | Not Used  |
15  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |
16  | 0.5 BN/YE  | 5041  | Low Reference  |
17  | 0.5 BU/WH  | 2122  | Ignition Control 2  |
18  | 0.5 BU/WH  | 2122  | Ignition Control 2  |
19  | 0.5 BK/BN  | 1423  | Heated Oxygen Sensor Heater Low Control Sensor 2  |
20  | --  | --  | Not Used  |
21  | 0.5 BU  | 633  | Camshaft Position Sensor Signal  |
22  | 0.5 BU  | 633  | Camshaft Position Sensor Signal  |
23  | 0.5 BN/YE  | 1664  | Heated Oxygen Sensor Low Signal Sensor 1  |
24  | 0.5 BN/YE  | 632  | Low Reference  |
25  | 0.5 BN/YE  | 2761  | Low Reference  |
26  | 0.5 BN/YE  | 632  | Low Reference  |
27  | 0.5 GY/RD  | 1716  | KS Signal  |
28  | 0.5 BK/VT  | 469  | Low Reference  |
29  | 0.5 BN/YE  | 1669  | Heated Oxygen Sensor Low Signal Sensor 2  |
30  | --  | --  | Not Used  |
31  | 0.5 YE/BK  | 581  | Throttle Actuator Control Open  |
32  | 0.5 BK/WH  | 581  | Throttle Actuator Control Open  |
33  | 0.5 BU/GN  | 2123  | Ignition Control 3  |
34  | 0.5 BU/GN  | 2123  | Ignition Control 3  |
35  | 0.5 BU  | 573  | Crankshaft Position Sensor Signal 1  |
36  | 0.5 BU/WH  | 1174  | Oil Level Switch Signal  |
37-38  | --  | --  | Not Used  |
39  | 0.5 BN/YE  | 574  | Low Reference  |
40  | 0.5 BN/WH  | 2752  | Low Reference  |
41  | 0.5 BK/WH  | 2701  | 5 Volt Reference 2  |
42  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |
43  | 0.5 BN/YE  | 650  | Low Reference  |
44  | 0.5 BK  | 808  | Low Reference  |
45  | --  | --  | Not Used  |
46  | 0.5 BN/WH  | 428  | EVAP Canister Purge Solenoid Control  |
47  | 0.5 BN/WH  | 582  | Throttle Actuator Control Close  |
48  | 0.5 BN/WH  | 582  | Throttle Actuator Control Close  |
49  | 0.5 BU/YE  | 2124  | Ignition Control 4  |
50  | 0.5 BU/YE  | 2124  | Ignition Control 4  |
51-52  | --  | --  | Not Used  |
53  | 0.5 BU  | 1665  | Heated Oxygen Sensor High Signal Sensor 1  |
54  | 0.5 BU  | 1668  | Heated Oxygen Sensor High Signal Sensor 2  |
55  | 0.75 BN/YE  | 5284  | CMP Actuator Solenoid Control Exhaust  |
56  | 0.75 BN/YE  | 5272  | CMP Actuator Solenoid Control Intake  |
57  | --  | --  | Not Used  |
58  | 0.75 BK/BN  | 676  | Heated Oxygen Sensor Heater High Control Sensor 1  |
59  | 0.5 GN/WH  | 492  | Mass Air Flow Sensor Signal  |
60  | 0.5 BU/RD  | 410  | Engine Coolant Temperature Sensor Signal  |
61  | 0.5 BN/BK  | 1745  | Fuel Injector Control 2  |
62  | 0.5 BN/VT  | 1746  | Fuel Injector Control 3  |
63  | 0.5 BN/YE  | 844  | Fuel Injector Control 4  |
64  | 0.5 BN/RD  | 1744  | Fuel Injector Control 1  |

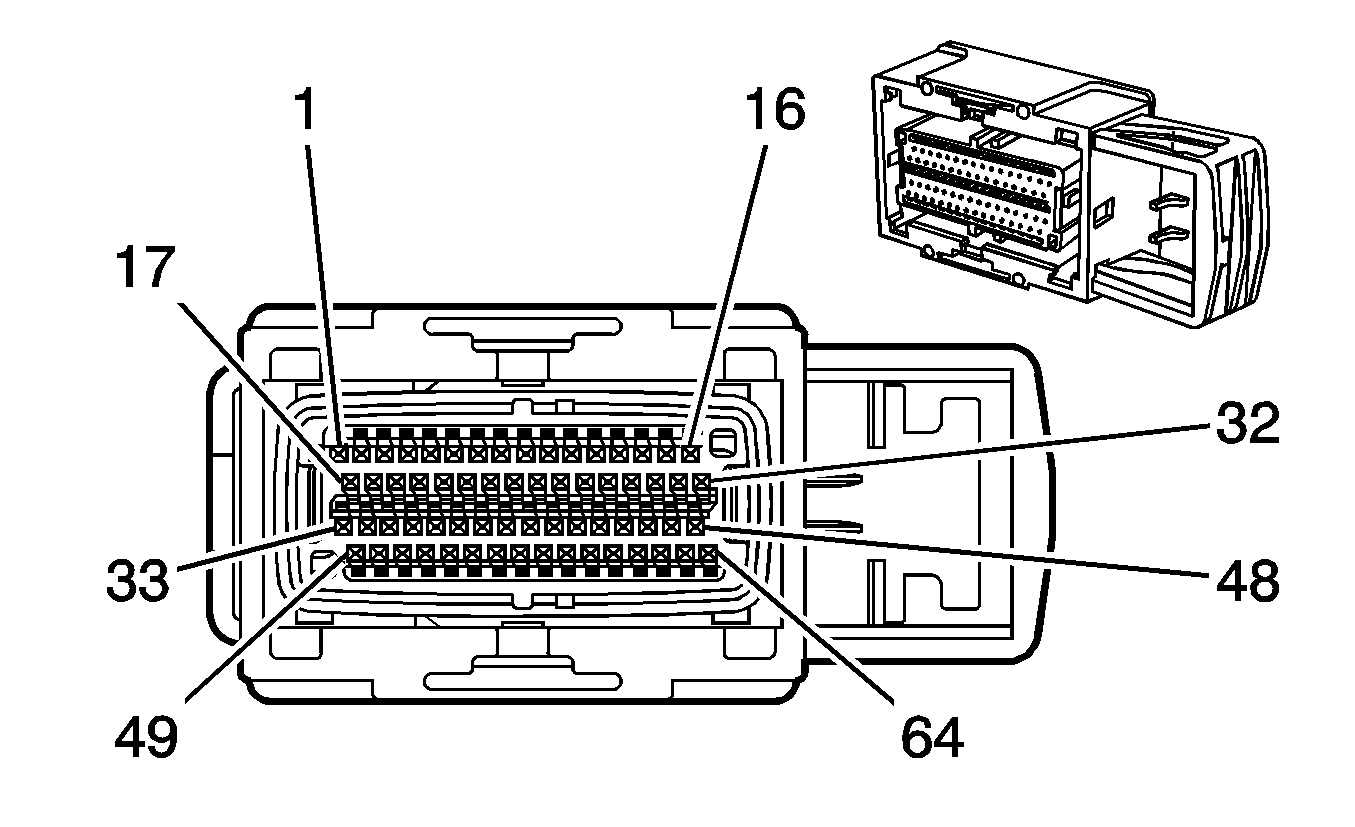

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK  | 998  | MIL Control  |
2-5  | --  | --  | Not Used  |
6  | 0.5 GN  | 2501  | High Speed GMLAN Serial Data (-)  |
7-9  | --  | --  | Not Used  |
10  | 0.5 RD/WH  | 335  | Low Speed Cooling Fan Relay Control  |
11  | --  | --  | Not Used  |
12  | 0.5 BN/PU  | 1  | Brake Booster Pump Relay Control  |
13-15  | --  | --  | Not Used  |
16  | 0.5 BK/YE  | 379  | Cruise Control Clutch Pedal Position Switch Signal  |
17-22  | --  | --  | Not Used  |
23  | 0.5 BK/WH  | 2700  | 5 Volt Reference 1  |
24  | 0.5 BK/WH  | 1164  | 5 Volt Reference 1  |
25  | 0.5 BK/WH  | 1274  | 5 Volt Reference 2  |
26  | 0.5 BN  | 1271  | Low Reference  |
27  | 0.5 BN  | 1272  | Low Reference  |
28-29  | --  | --  | Not Used  |
30  | 0.5 BN/BU  | 5514  | Low Reference  |
31  | 0.75 RD  | 5290  | Ignition Voltage  |
32  | 0.5 RD  | 3540  | Battery Positive Voltage  |
33-34  | --  | --  | Not Used  |
35  | 0.5 BN/BU  | 6014  | Low Reference  |
36  | 0.5 BN/VT  | 61  | Low Reference  |
37  | --  | --  | Not Used  |
38  | 0.5 BU  | 2500  | High Speed GMLAN Serial Data (+)  |
39  | 0.5 BN/BU  | 251  | Low Reference  |
40-41  | --  | --  | Not Used  |
42  | 0.5 BU/YE  | 890  | Fuel Tank Pressure Sensor Signal  |
43  | 0.5 BN/GN  | 636  | Outside Ambient Air Temperature Sensor Signal  |
44  | 0.5 BU  | 5266  | Ambient Air Pressure Sensor Signal  |
45  | 0.5 BK/YE  | 848  | Brake Switch Signal  |
46  | 0.5 BN/YE  | 2759  | Low Reference  |
47  | 0.75 RD  | 5290  | Ignition Voltage  |
48  | 0.5 BN/VT  | 1  | Brake Booster Vacuum Pump Control  |
49  | 0.5 BN/GN  | 465  | Fuel Pump Primary Relay Control  |
50-51  | --  | --  | Not Used  |
52  | 0.5 BU/WH  | 225  | Generator Turn On Signal  |
53  | 0.5 BK/YE  | 1162  | Accelerator Pedal Position Signal 2  |
54  | 0.5 BK/YE  | 1161  | Accelerator Pedal Position Signal 1  |
55  | 0.5 GN/BU  | 30  | Fuel Level Sensor Signal  |
56  | 0.5 YE/RD  | 203  | A/C High Pressure Switch Signal  |
57  | 0.5 BK/YE  | 340  | Stop Lamp Switch Signal  |
58  | 0.5 BN  | 2350  | EVAP Canister Vent Solenoid Control  |
59  | 0.5 RD/WH  | 473  | High Speed Cooling Fan Relay Control  |
60  | 0.5 BU/BK  | 1039  | ECM Starter Control  |
61  | 0.5 RD/WH  | 5267  | Turbo Cooling Fan Relay Control  |
62  | 0.5 BN/YE  | 5069  | Engine Main Relay Coil Control  |
63  | --  | --  | Not Used  |
64  | 0.5 BK  | 39  | Run/Crank Ignition 1 Voltage  |

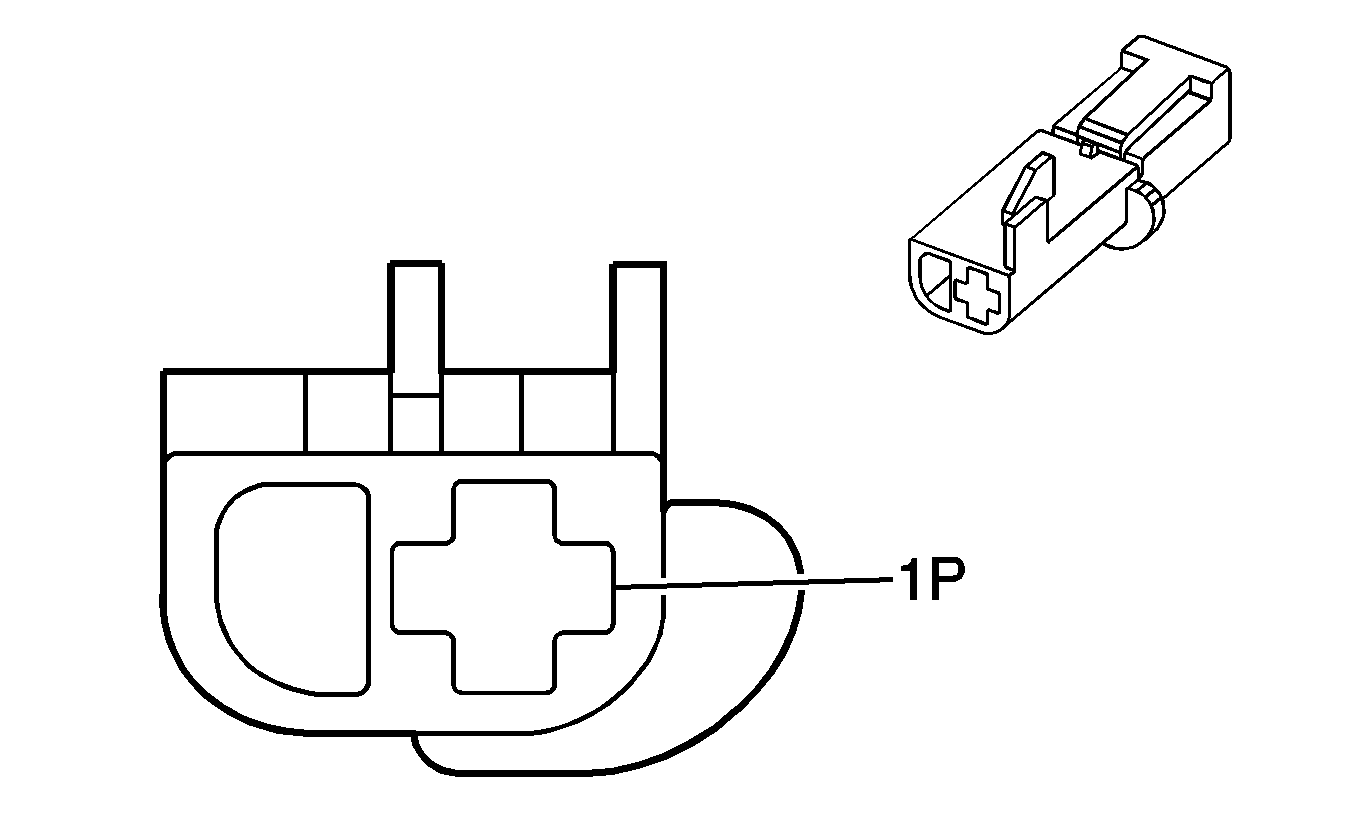

Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | 2.5 BN  | 650  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN/GN  | 68  | Low Coolant Level Indicator Control  |
2  | 0.5 BN  | 1350  | Ground  |

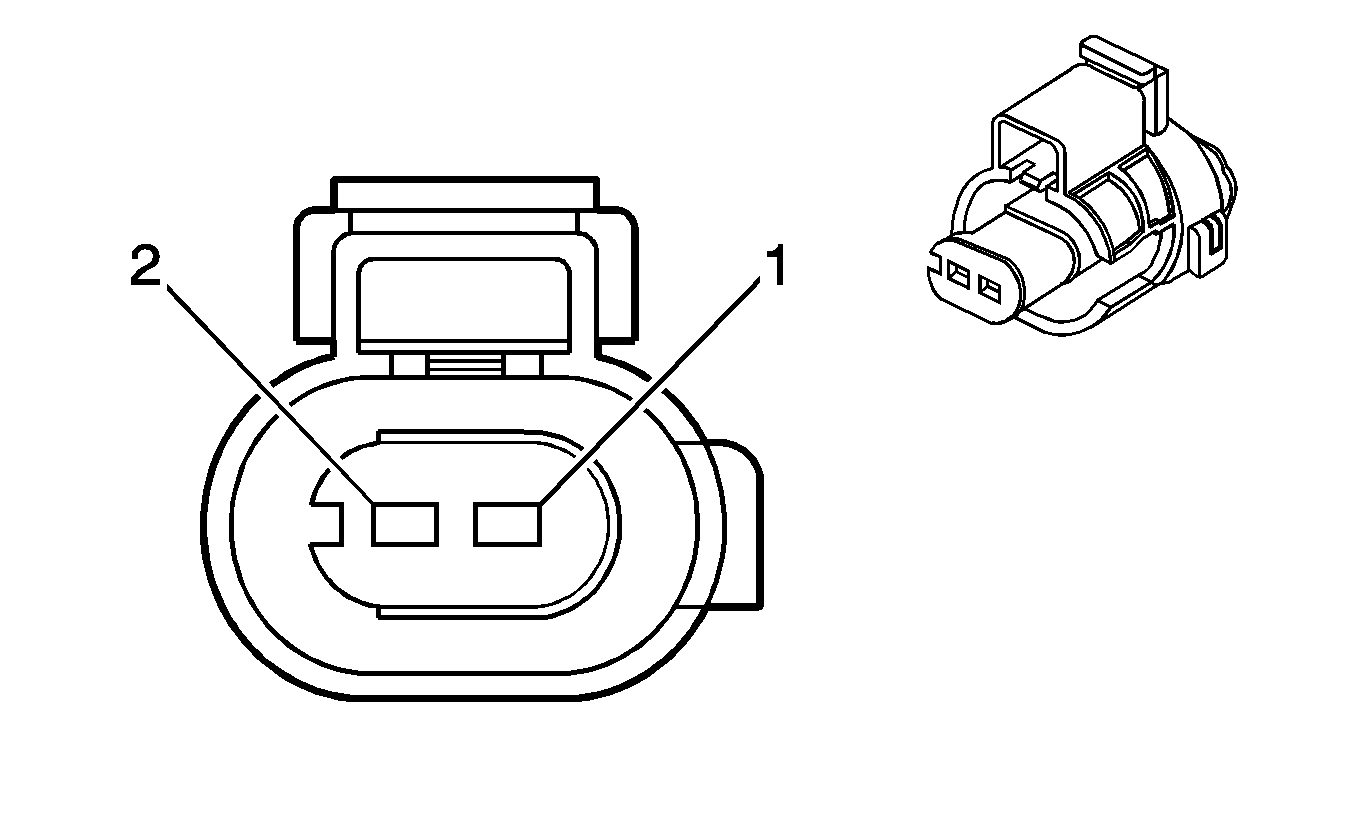

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/RD  | 410  | Engine Coolant Temperature Sensor Signal  |
2  | 0.5 BN/YE  | 2761  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 6 BN  | 1250  | Ground  |
B  | 6 RD/YE  | 409  | Cooling Fan Motor Supply Voltage 1  |
C  | 6 RD/WH  | 532  | Cooling Fan Motor Supply Voltage 2  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 6 BN  | 1250  | Ground  |
B  | --  | --  | Not Used  |
C  | 6 RD/YE  | 409  | Cooling Fan Motor Supply Voltage 2  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 6 BN/GN  | 504  | Low Reference  |
B  | --  | --  | Not Used  |
C  | 6 RD/WH  | 532  | Cooling Fan Motor Supply Voltage 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/WH  | 1174  | Oil Level Switch Signal  |
2  | 0.5 BN/YE  | 650  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/YE  | 231  | Oil Pressure Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD/BU  | 5291  | Ignition Voltage  |
2  | 0.5 BN/WH  | 428  | EVAP Canister Purge Solenoid Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 1 BU  | 5372  | Ignition Voltage  |
B  | 1 BN  | 2350  | EVAP Canister Vent Solenoid Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1.5 BN  | 1150  | Ground  |
2  | 1.5 BN/GY  | 5061  | Left Front Fog Lamp Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1.5 BN  | 1050  | Ground  |
2  | 1.5 BN/GN  | 5062  | Right Front Fog Lamp Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BU/BK  | 6801  | Fuel Door Lock Control  |
2  | 0.75 BU  | 6800  | Fuel Door Unlock Control  |

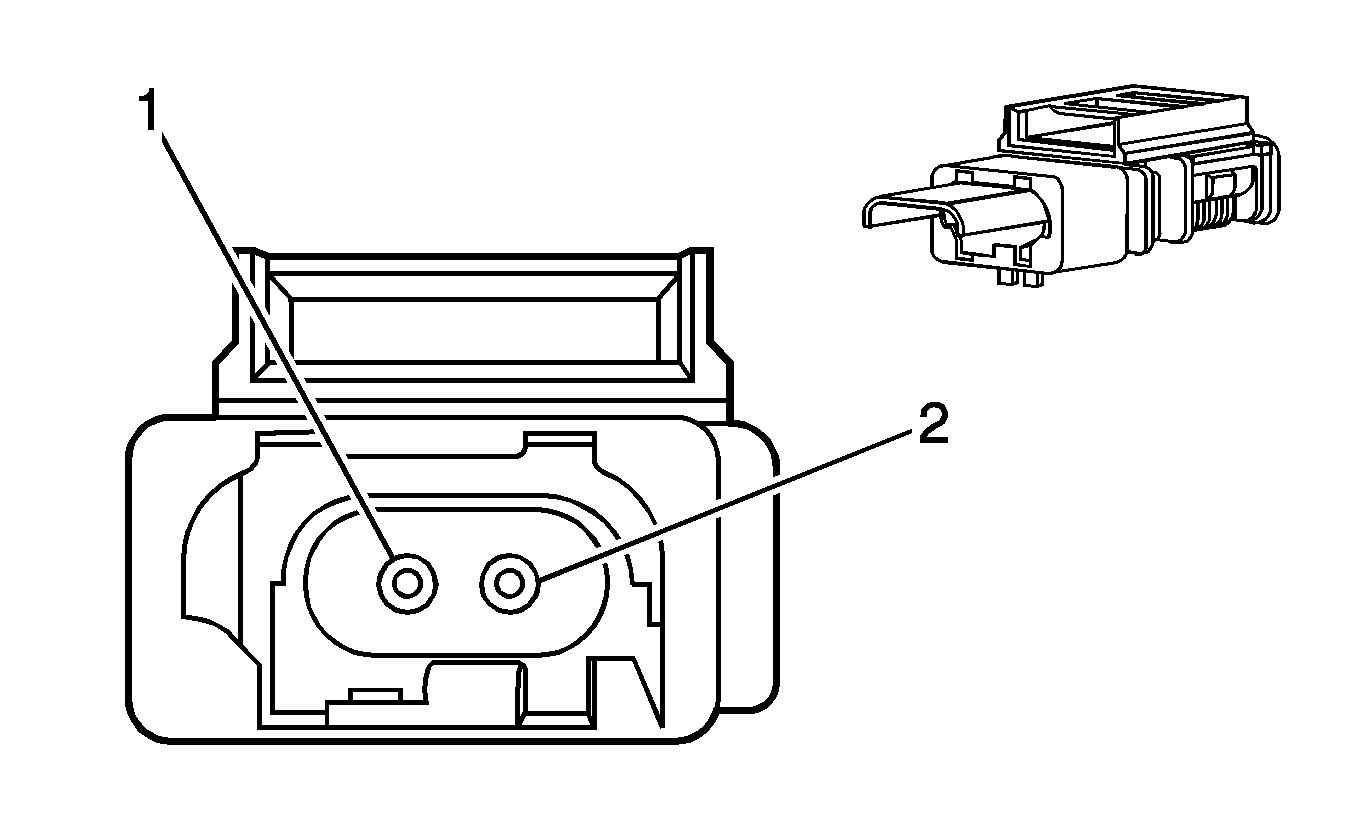

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD/BU  | 260  | Fuel Injection Control  |
2  | 0.5 BN/RD  | 1744  | Fuel Injector Control 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD/BU  | 260  | Fuel Injection Control  |
2  | 0.5 BN/BK  | 1745  | Fuel Injector Control 2  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD/BU  | 260  | Fuel Injection Control  |
2  | 0.5 BN/VT  | 1746  | Fuel Injector Control 3  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD/BU  | 260  | Fuel Injection Control  |
2  | 0.5 BN/YE  | 844  | Fuel Injector Control 4  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 1.5 BN  | 2350  | Ground  |
B  | 0.5 BN/YE  | 251  | Low Reference  |
C  | 0.5 GN/BU  | 30  | Fuel Level Sensor Signal  |
D  | 1.5 RD/BU  | 120  | Fuel Pump Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/WH  | 890  | Fuel Tank Pressure Sensor Signal  |
2  | 0.5 BK/GN  | 2759  | Low Reference  |
3  | 0.5 BK/YE  | 2709  | 5 Volt Reference 1  |
Connector Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | 16 RD  | 1  | Battery Positive Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BU/WH  | 225  | Generator Turn On Signal  |
2  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BK  | 1150  | Ground  |
2  | BK  | 711  | Left Headlamp High Beam Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | BK  | 1150  | Ground  |
B  | BK  | 712  | Left Headlamp Low Beam Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BK  | 1050  | Ground  |
2  | BK  | 311  | Right Headlamp High Beam Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | BK  | 1050  | Ground  |
B  | BK  | 312  | Right Headlamp Low Beam Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 GY/GN  | 13  | Headlamp Switch Park Lamp Signal  |
3  | --  | --  | Not Used  |
4  | 0.5 GY/VT  | 44  | Instrument Panel Lamp Dimmer Switch Signal  |
5  | 0.5 YE  | 1201  | Headlamp Low Beam  |
6  | 0.5 BN  | 1650  | Ground  |
7  | 0.5 BK  | 1039  | Run/Crank Ignition 1 Voltage  |
8  | 0.5 GY/BU  | 192  | Front Fog Lamp Switch Signal (T96)  |
9-10  | --  | --  | Not Used  |
11  | 0.5 BN/YE  | 1651  | Low Reference  |
12  | --  | --  | Not Used  |

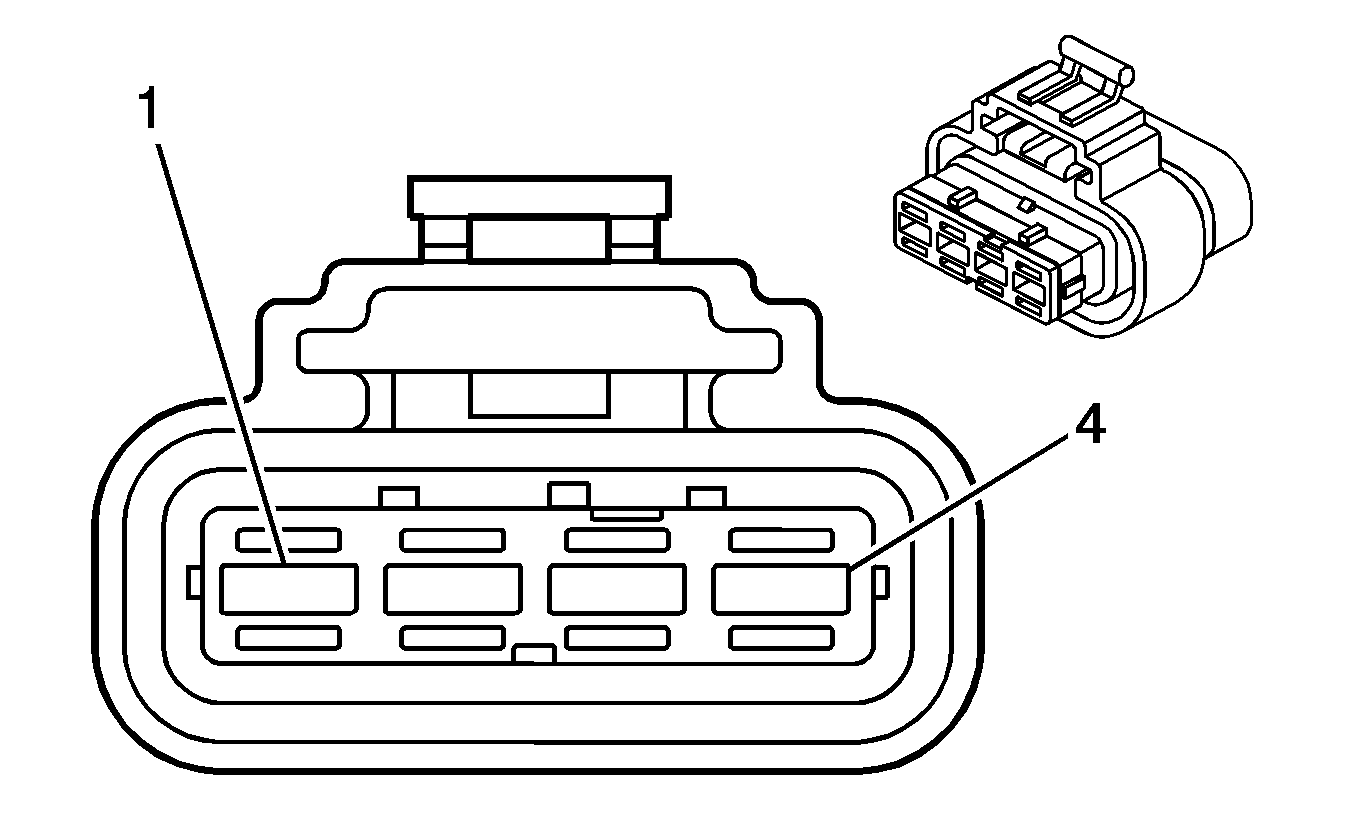

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BK/BN  | 676  | Heated Oxygen Sensor Heater High Control Sensor 1  |
2  | 0.5 BU  | 1665  | Heated Oxygen Sensor High Signal Sensor 1  |
3  | 0.75 RD/BU  | 5291  | Ignition Voltage  |
4  | 0.5 BN/YE  | 1664  | Heated Oxygen Sensor Low Signal Sensor 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/BN  | 1423  | Heated Oxygen Sensor Heater Low Control Sensor 2  |
2  | 0.5 BU  | 1668  | Heated Oxygen Sensor High Signal Sensor 2  |
3  | 0.75 RD/BU  | 5291  | Ignition Voltage  |
4  | 0.5 BN/YE  | 1669  | Heated Oxygen Sensor Low Signal Sensor 2  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1 WH  | 2432  | Driver Heated Seat Cushion Element Supply Voltage  |
2  | 1 BN  | 2150  | Ground  |
1 BN  | 2150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1 WH  | 2436  | Passenger Heated Seat Cushion Element Supply Voltage  |
2  | 1 BN  | 2150  | Ground  |
1 BN  | 2150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN/GN  | 109  | Hood Ajar Switch Signal  |
2  | 0.5 BN  | 1350  | Ground  |

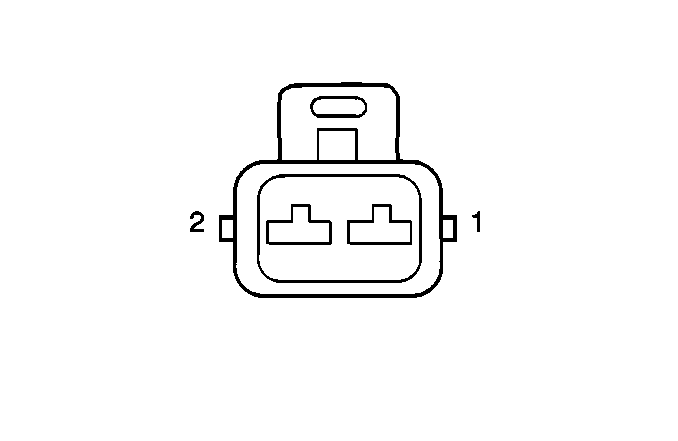

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1.5 BN/WH  | 2026  | Low Note Horn Enable Signal  |
2  | 1.5 BN  | 1050  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | WH  | --  | Air Temperature Door Control A  |
2  | PU  | --  | Mode Door Control A  |
3  | --  | --  | Not Used  |
4  | BN  | --  | Recirculation Door Control A  |
5  | OG  | 1542  | Battery Positive Voltage  |
6  | YE/GN  | 839  | Run/Crank Ignition 1 Voltage  |
7  | BK  | --  | Low Reference  |
8  | GY  | --  | Air Temperature Actuator Sensor Signal  |
9  | YE  | --  | Mode Actuator Sensor Signal  |
10  | --  | --  | Not Used  |
11  | BK/WH  | 66  | A/C Request Signal  |
12  | BN/WH  | 193  | Rear Defog Relay Control  |
13  | BU  | 292  | Rear Defog Switch Signal  |
14-16  | --  | --  | Not Used  |
17  | RD  | --  | Air Temperature Door Control B  |
18  | BU/RD  | --  | Mode Door Control B  |
19  | --  | --  | Not Used  |
20  | OG/YE  | --  | Recirculation Door Control B  |
21  | GN  | 1382  | LED Dimming Signal  |
22  | BN/BK  | --  | 8-Volt Reference  |
23  | YE/BK  | 1650  | Ground  |
24-32  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | GN  | --  | High Blower Motor Control  |
2  | BU  | --  | Medium 2 Blower Motor Control  |
3  | PU  | --  | Medium 1 Blower Motor Control  |
4  | OG  | --  | Low Blower Motor Control  |
5  | RD  | 1241  | Run Ignition 3 Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 1650  | Ground  |
2  | 0.5 BK/YE  | 1733  | Inadvertant Power Courtesy Lamp  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 BN  | 650  | Ground  |
2  | 1.5 BK  | 39  | Run/Crank Ignition 1 Voltage  |
3  | 1 BU/YE  | 2124  | Ignition Control 4  |
4  | 1 BU/GN  | 2123  | Ignition Control 3  |
5  | 1 BU/WH  | 2122  | Ignition Control 2  |
6  | 1 BU/RD  | 2121  | Ignition Control 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/WH  | 6168  | Middle Front Impact Sensing Module Supply Voltage  |
2  | 0.5 OG/BK  | 6169  | Middle Front Impact Sensing Module Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE/GY  | 6776  | Middle Front Impact Sensing Module 2 Supply Voltage  |
2  | 0.5 GN/WH  | 6777  | Middle Front Impact Sensing Module 2 Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 BK  | 1539  | Run/Crank Ignition 1 Voltage  |
B  | 0.5 OG/WH  | 5018  | Occupant Sensor Serial Data  |
C  | 0.5 OG/VT  | 353  | Passenger IP Module Suppression Indicator Control  |
D  | 0.5 OG/BN  | 2450  | Ground  |
E  | 0.5 OG/BK  | 371  | Passenger IP Module Disable Switch Signal  |
F  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 OG/WH  | 3024  | Passenger IP Module Stage 1 Low Control  |
2  | 0.5 WH  | 3025  | Passenger IP Module Stage 1 High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 VT  | 3026  | Passenger IP Module Stage 2 Low Control  |
2  | 0.5 OG/BK  | 3027  | Passenger IP Module Stage 2 High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BU  | 3020  | Steering Wheel Module Stage 1 Low Control  |
2  | WH  | 3021  | Steering Wheel Module Stage 1 High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | GN  | 3022  | Steering Wheel Module Stage 2 Low Control  |
2  | YE  | 3023  | Steering Wheel Module Stage 2 High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GN  | 5020  | Left Front Head Curtain Module Low Control  |
2  | 0.5 OG/GN  | 5019  | Left Front Head Curtain Module High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GY  | 5022  | Right Front Head Curtain Module Low Control  |
2  | 0.5 OG/GY  | 5021  | Right Front Head Curtain Module High Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-14  | --  | --  | Not Used  |
15  | 0.5 WH  | 3025  | Passenger IP Module Stage 1 High Control  |
16  | 0.5 OG/WH  | 3024  | Passenger IP Module Stage 1 Low Control  |
17  | 0.5 VT  | 3026  | Passenger IP Module Stage 2 Low Control  |
18  | 0.5 OG/BK  | 3027  | Passenger IP Module Stage 2 High Control  |
19-22  | --  | --  | Not Used  |
23  | 0.5 OG/BK  | 3023  | Steering Wheel Module Stage 2 High Control  |
24  | 0.5 BK  | 3022  | Steering Wheel Module Stage 2 Low Control  |
25  | 0.5 VT  | 3020  | Steering Wheel Module Stage 1 Low Control  |
26  | 0.5 OG/VT  | 3021  | Steering Wheel Module Stage 1 High Control  |
27-28  | --  | --  | Not Used  |
29  | 0.5 OG/WH  | 5018  | Occupant Sensor Serial Data  |
30  | 0.5 OG/GY  | 5246  | SIR Deployed Signal  |
31-33  | --  | --  | Not Used  |
34  | 0.5 BU/BK  | 234  | Seat Belt Indicator Control  |
35  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
36  | --  | --  | Not Used  |
37  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
38  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
39-56  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-15  | --  | --  | Not Used  |
16  | 0.75 OG/BN  | 2450  | Ground  |
17  | 0.5 OG/GY  | 5021  | Right Front Head Curtain Module High Control  |
18  | 0.5 GY  | 5022  | Right Front Head Curtain Module Low Control  |
19  | 0.5 BU  | 2117  | Passenger Seat Belt Pretensioner Low Control  |
20  | 0.5 OG/GY  | 2116  | Passenger Seat Belt Pretensioner High Control  |
21  | 0.5 OG/GN  | 5019  | Left Front Head Curtain Module High Control  |
22  | 0.5 GN  | 5020  | Left Front Head Curtain Module Low Control  |
23  | 0.5 BK/WH  | 2104  | Right Side Impact Module Low Control  |
24  | 0.5 OG/BK  | 2103  | Right Side Impact Module High Control  |
25  | 0.5 OG/BN  | 2118  | Driver Seat Belt Pretensioner High Control  |
26  | 0.5 BN  | 2119  | Driver Seat Belt Pretensioner Low Control  |
27  | 0.5 BU  | 2138  | Left Front Side Impact Module Low Control  |
28  | 0.5 OG/BU  | 2137  | Left Front Side Impact Module High Control  |
29  | 0.75 BK  | 3  | Run/Crank Ignition 1 Voltage  |
30  | 0.5 BK/WH  | 6168  | Middle Front Impact Sensing Module Supply Voltage  |
31  | 0.5 OG/BK  | 6169  | Middle Front Impact Sensing Module Signal  |
32  | 0.5 YE/GY  | 6776  | Middle Front Impact Sensing Module 2 Supply Voltage  |
33  | 0.5 GN/WH  | 6777  | Middle Front Impact Sensing Module 2 Signal  |
34  | 0.5 BN/WH  | 238  | Driver Seat Belt Switch Signal  |
35  | 0.5 VT/BK  | 1363  | Low Reference  |
36  | 0.5 BU  | 1362  | Passenger Seat Belt Switch Signal  |
37  | 0.5 BU/BK  | 1361  | Low Reference  |
38  | 0.5 BU/YE  | 5056  | Passenger Seat Position Switch Signal  |
39  | 0.5 GN/WH  | 2131  | Left Front Side Impact Sensing Module Supply Voltage  |
40  | 0.5 OG/GN  | 2132  | Left Front Side Impact Sensing Module Signal  |
41  | 0.5 BN/WH  | 2133  | Right Front Side Impact Sensing Module Supply Voltage  |
42  | 0.5 OG/BN  | 2134  | Right Front Side Impact Sensing Module Signal  |
43-56  | --  | --  | Not Used  |

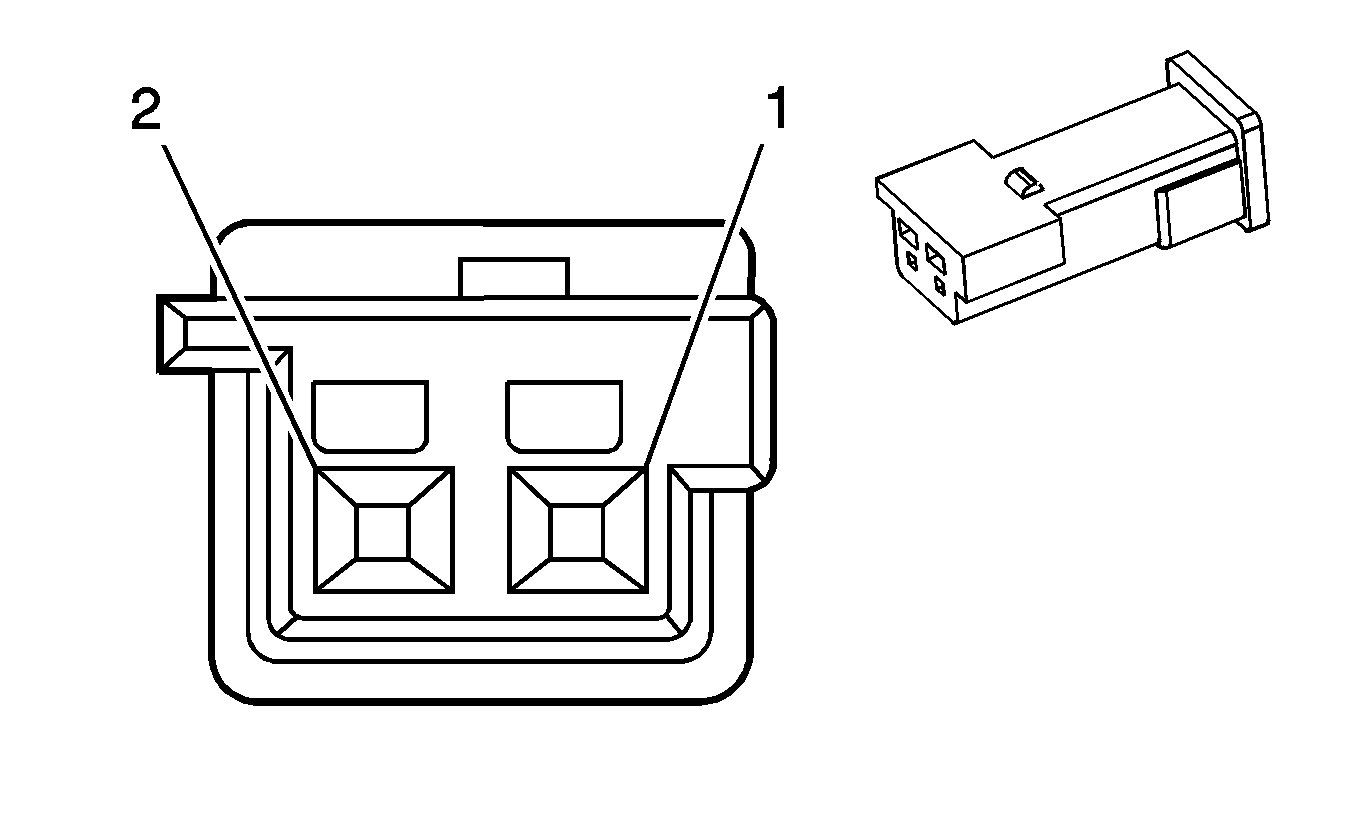

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GN/WH  | 2131  | Left Front Side Impact Sensing Module Supply Voltage  |
2  | 0.5 OG/GN  | 2132  | Left Front Side Impact Sensing Module Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN/WH  | 2133  | Right Front Side Impact Sensing Module Supply Voltage  |
2  | 0.5 OG/BN  | 2134  | Right Front Side Impact Sensing Module Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-2  | --  | --  | Not Used  |
3  | 0.5 YE  | --  | --  |
4  | 0.5 GN  | --  | --  |
5  | 0.5 BU  | --  | --  |
6  | 0.5 PU  | --  | --  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-2  | --  | --  | Not Used  |
3  | 0.5 OG/VT  | 353  | Passenger IP Module Suppression Indicator Control  |
4  | 0.5 OG/BK  | 371  | Passenger IP Module Disable Switch Signal  |
5-7  | --  | --  | Not Used  |
8  | 0.5 BN  | 1550  | Ground  |
9-10  | --  | --  | Not Used  |
11  | 0.5 GN/WH  | 2514  | Keypad Signal  |
12  | 0.5 OG/BK  | 2518  | 10-Volt Reference  |
13  | 0.5 BK  | 139  | Run/Crank Ignition 1 Voltage  |
14  | 0.5 YE/BK  | 2516  | Keypad Green LED  |
15  | 0.5 BN/WH  | 2517  | Keypad Red LED  |
16  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-5  | --  | --  | Not Used  |
6  | 0.5 BK/WH  | 292  | Rear Defog Switch Signal  |
7-9  | --  | --  | Not Used  |
10  | 0.5 BK/VT  | 66  | A/C Request Signal (C60)  |
11  | 0.5 YE/RD  | 1591  | Auto LED Control  |
12-13  | --  | --  | Not Used  |
14  | 0.5 BN/YE  | 998  | MIL Control  |
15  | --  | --  | Not Used  |
16  | 0.75 RD  | 1742  | Battery Positive Voltage  |
17  | 0.5 BK/VT  | 1717  | Hazard Switch Indicator Control  |
18  | --  | --  | Not Used  |
19  | 0.5 GY/YE  | 1382  | LED Dimming Signal  |
20  | 0.5 BN  | 1650  | Ground  |
21  | 0.5 BN  | 1650  | Ground  |
22-26  | --  | --  | Not Used  |
27  | 0.5 BK  | 1039  | Run/Crank Ignition 1 Voltage  |
28  | 0.5 GY/BU  | 192  | Front Fog Lamp Switch Signal (T96)  |
29  | 0.5 GY/VT  | 44  | Instrument Panel Lamp Dimmer Switch Signal  |
30-32  | --  | --  | Not Used  |
33  | 0.5 YE  | 1201  | Headlamp Low Beam  |
34  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
35  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
36  | 0.5 BN/YE  | 1651  | Low Reference  |
37  | 0.5 GY/GN  | 13  | Headlamp Switch Park Lamp Signal  |
38  | 0.5 BN/WH  | 682  | Door Lock Lock/Unlock Signal  |
39  | 0.5 BK/BN  | 1145  | Tire Inflation Monitor Reset Switch Signal  |
40  | 0.5 GN/WH  | 111  | Hazard Switch Signal  |
41  | 0.5 YE/BK  | 1436  | Auto Switch Signal  |
42  | 0.5 BN/WH  | 193  | Rear Defog Relay Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE/VT  | 5041  | Intake Manifold Control 1  |
2  | 0.5 RD/BU  | 5291  | Ignition Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 5042  | Intake Manifold Tuning Valve Sensor Signal  |
2  | 0.5 BN/YE  | 5041  | Low Reference  |
3  | 0.5 BK/WH  | 474  | 5 Volt Reference 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GN/WH  | 129  | Sunroof Motor Close Control  |
2  | 0.75 BK  | 1039  | Run/Crank Ignition 1 Voltage  |
3  | 0.75 BN  | 1650  | Ground  |
4  | 0.5 BU/WH  | 110  | Sunroof Switch Close Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BK  | 539  | Run/Crank Ignition 1 Voltage  |
2  | 0.5 BN  | 2150  | Ground  |
3  | 0.5 BN/GY  | 17  | Stop Lamp Switch Signal  |
4  | --  | --  | Not Used  |
5  | 0.5 BN/GY  | 17  | Stop Lamp Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GY/BK  | 496  | KS Signal  |
2  | 0.5 GY/RD  | 1716  | KS Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 2550  | Ground  |
2  | 0.5 GY/GN  | 1255  | License Supply Voltage Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 2550  | Ground  |
2  | 0.5 GY/GN  | 1255  | License Supply Voltage Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN/WH  | 5799  | Lift Gate Open/Close Motor Close Control  |
2  | 0.75 BN  | 2550  | Ground  |
3  | 0.5 BK/BU  | 1303  | Liftgate Ajar Switch Signal  |
4  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/YE  | 5797  | Rear Closure Handle Switch Open Signal  |
2  | --  | --  | Not Used  |
3  | 0.5 BN  | 2550  | Ground  |
4  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/VT  | 469  | Low Reference  |
2  | 0.5 BN/GN  | 472  | Intake Air Temperature Sensor Signal  |
3  | 0.5 GN/WH  | 492  | Mass Air Flow Sensor Signal  |
4  | 0.5 RD/BU  | 5291  | Ignition Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BK  | --  | Low Reference  |
2  | YE  | --  | Mode Actuator Sensor Signal  |
3  | BN/BK  | --  | 8V Reference  |
4  | --  | --  | Not Used  |
5  | PU  | --  | Mode Door Control A  |
6  | BU/RD  | --  | Mode Door Control B  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 BN  | 1650  | Ground  |
3  | 0.5 BN/GY  | 1462  | Driver Heated Seat Switch Control  |
4  | 0.5 BK/BN  | 1145  | Tire Inflation Monitor Reset Switch Signal  |
5  | 0.5 BN/WH  | 682  | Door Lock Lock/Unlock Signal  |
6  | 0.5 GN/WH  | 111  | Hazard Switch Signal  |
7  | --  | --  | Not Used  |
8  | 0.5 YE/BK  | 1436  | Auto Switch Signal  |
9  | 0.5 BK/YE  | 1505  | Front Passenger Heated Seat Switch Control  |
10  | --  | --  | Not Used  |
11  | 0.5 BU/BK  | 234  | Seat Belt Indicator Control  |
12  | 0.5 BK  | 1139  | Run/Crank Ignition 1 Voltage  |
13  | 0.5 BK  | 1039  | Run/Crank Ignition 1 Voltage  |
14  | 0.5 VT/BN  | 5968  | Driver Door Lock Status Indicator Signal  |
15  | 0.5 BK/VT  | 1717  | Hazard Switch Indicator Control  |
16  | --  | --  | Not Used  |
17  | 0.5 YE/RD  | 1591  | Auto LED Control  |
18  | 0.5 GY/YE  | 1382  | LED Dimming Signal  |

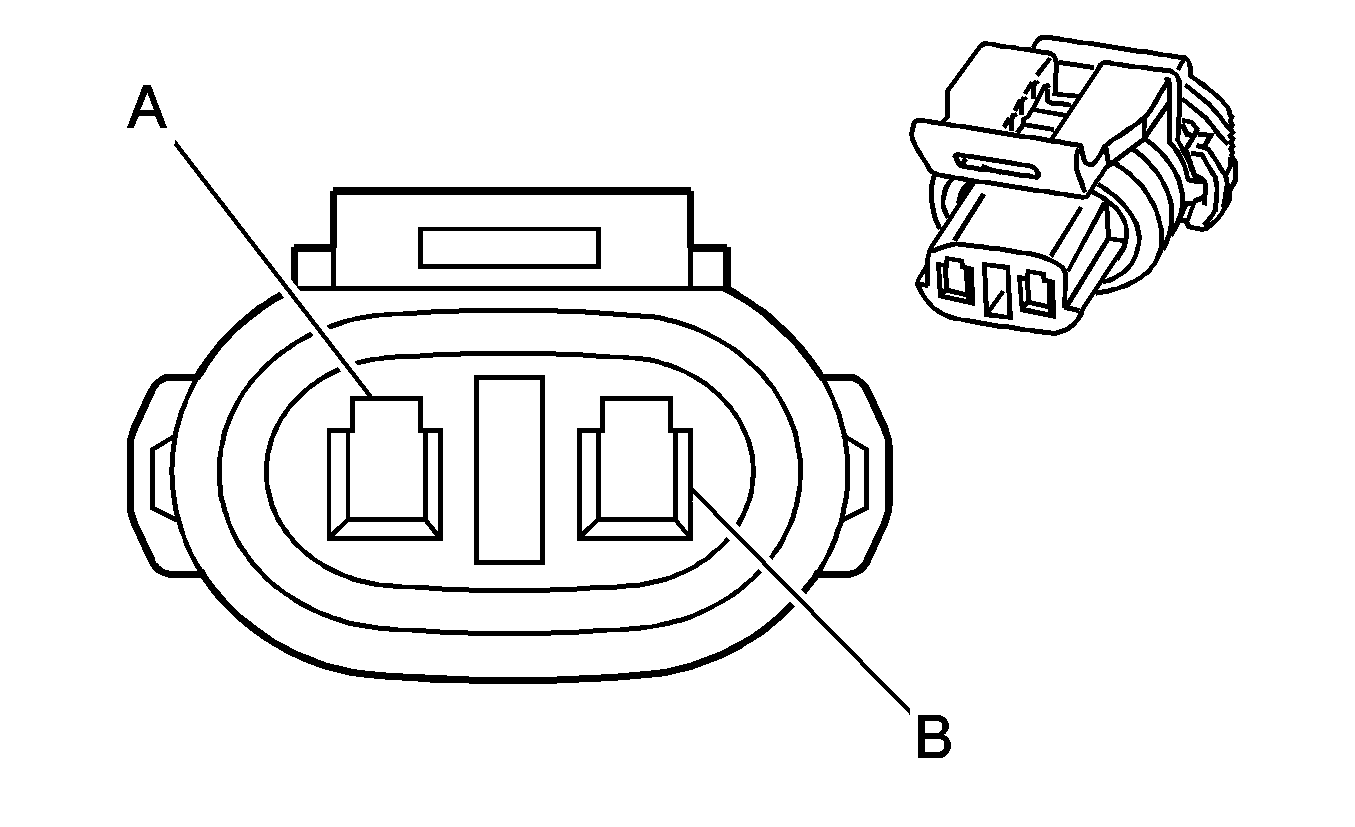

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | --  | --  | Low Reference  |
B  | RD  | 1527  | Shift Solenoid Supply Voltage 3  |

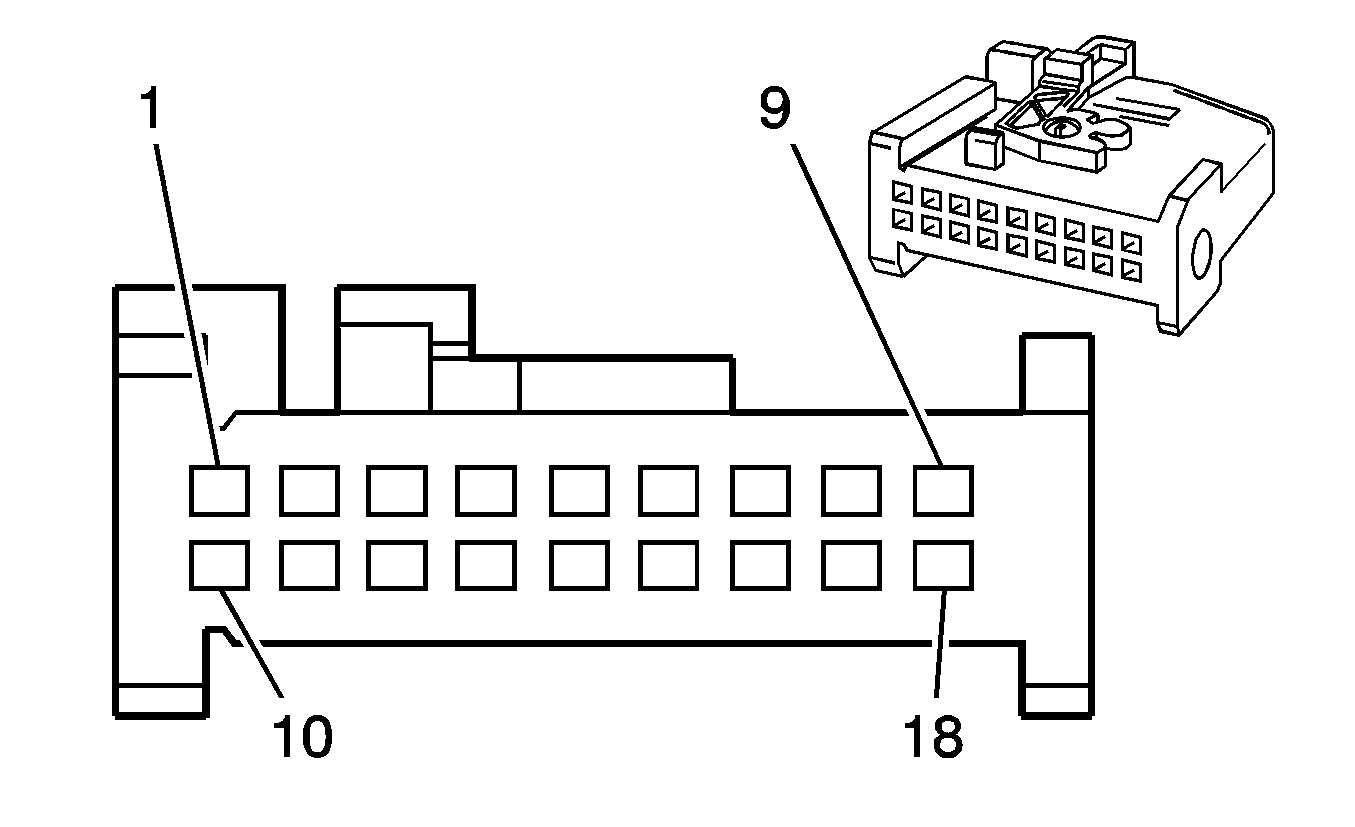

Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/WH  | 6160  | Outside Left Mirror Vertical Position Control  |
2  | 0.5 GN/WH  | 6159  | Outside Left Mirror Horizontal Position Control  |
3  | 0.5 BN  | 6163  | Outside Mirror Position Motor Drain Wire  |
4-7  | --  | --  | Not Used  |
8  | 0.75 WH/BK  | 2267  | Mirror Heating Element Supply Voltage  |
9  | 0.75 BN  | 1550  | Ground  |
10-18  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/BK  | 6162  | Outside Right Mirror Vertical Position Control  |
2  | 0.5 GN/BK  | 6161  | Outside Right Mirror Horizontal Position Control  |
3  | 0.5 BN  | 6163  | Outside Mirror Position Motor Drain Wire  |
4-7  | --  | --  | Not Used  |
8  | 0.75 WH/BK  | 2267  | Mirror Heating Element Supply Voltage  |
9  | 0.75 BN  | 1550  | Ground  |
10-18  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN/RD  | 1134  | Park Brake Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 WH  | 771  | Transmission Position Switch Bit 1 Signal  |
2  | 0.75 GN/WH  | 772  | Transmission Position Switch Bit 2 Signal  |
3  | 0.75 GY  | 773  | Transmission Position Switch Bit 3 Signal  |
4  | 0.75 WH/YE  | 1371  | Transmission Position Switch Bit 4 Signal  |
5  | --  | --  | Not Used  |
6  | 2.5 BK/RD  | 6  | Starter Solenoid Crank Voltage  |
7  | 0.75 BK/WH  | 5007  | Reverse Switch Signal  |
8  | 0.75 BK  | 539  | Run/Crank Ignition 1 Voltage  |
9  | 0.75 BN  | 650  | Ground  |
10  | 2.5 BK/RD  | 6  | Starter Solenoid Crank Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | BK  | 709  | Left Park Lamp Supply Voltage  |
--  | BK  | 1150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | BK  | 309  | Right Park Lamp Supply Voltage  |
--  | BK  | 1050  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK  | 639  | Run/Crank Ignition 1 Voltage  |
2  | 0.75 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
3  | 0.75 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 10 RD  | 702  | Battery Positive Voltage  |
2  | 10 BN  | 150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | GN  | 5503  | Low Reference  |
B  | OG  | 1530  | Transmission Mainline Pressure Solenoid Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 WH  | 46  | Right Rear Speaker (+)  |
2  | 0.75 YE  | 200  | Right Front Speaker (+)  |
3  | 0.75 BU  | 201  | Left Front Speaker (+)  |
4  | 0.75 GN  | 199  | Left Rear Speaker (+)  |
5  | 0.75 BN/WH  | 115  | Right Rear Speaker Signal (-)  |
6  | 0.75 BN/YE  | 117  | Right Front Speaker Signal (-)  |
7  | 0.75 BN/BU  | 118  | Left Front Speaker Signal (-)  |
8  | 0.75 BN/GN  | 116  | Left Rear Speaker Signal (-)  |
9  | 0.5 GN  | 5169  | Mid Speed GMLAN Serial Data (+)  |
10  | 0.5 WH  | 5170  | Mid Speed GMLAN Serial Data (-)  |
11  | 0.5 BK  | 693  | Cellular Telephone Mute Signal  |
12  | 2.5 BN  | 1750  | Ground  |
13  | --  | --  | Not Used  |
14  | 0.5 WH/BN  | 1960  | Front Center Speaker (-)  |
15  | 2.5 RD  | 3040  | Battery Positive Voltage  |
16  | 0.5 YE/WH  | 1860  | Front Center Speaker (+)  |
17-30  | --  | --  | Not Used  |
31  | 0.35 VT/WH  | 5839  | Left Auxiliary Audio Signal 2  |
32  | 0.35 VT/RD  | 5841  | Right Auxiliary Audio Signal 2  |
33  | --  | --  | Not Used  |
34  | 0.5 YE  | 658  | Cellular Telephone Voice Signal  |
35-37  | --  | --  | Not Used  |
38  | 0.35 BK  | 5842  | Auxiliary Audio Screen 2  |
39  | --  | --  | Not Used  |
40  | 0.5 YE/BN  | 659  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 BK  | 293  | Rear Defog Element Supply Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 BN  | 2550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 1.5 BU  | 393  | Rear Window Wiper Motor Control  |
B  | 1.5 BN  | 2550  | Ground  |
C  | 1.5 BK  | 1939  | Run/Crank Ignition 1 Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | BN  | --  | Recirculation Door Control A  |
B  | OG/YE  | --  | Recirculation Door Control B  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 GY/BK  | 2114  | Left Turn Signal Lamp Supply Voltage  |
B  | 0.5 BN  | 1150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 GY/GN  | 2115  | Right Turn Signal Lamp Supply Voltage  |
B  | 0.5 BN  | 1050  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 1361  | Low Reference  |
2  | 0.35 BK  | 5056  | Passenger Seat Position Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/WH  | 1414  | Left Front Turn Signal Switch Signal  |
2  | 0.5 BN  | 1150  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 2550  | Ground  |
2  | 0.5 GY/GN  | 1255  | Side Marker/License Supply Voltage Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/GN  | 1415  | Right Front Turn Signal Switch Signal  |
2  | 0.5 BN  | 1050  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 2550  | Ground  |
2  | 0.5 GY/GN  | 1255  | Side Marker/License Supply Voltage Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE/WH  | 1860  | Front Center Speaker (+)  |
2-3  | --  | --  | Not Used  |
4  | 0.5 WH/BN  | 1960  | Front Center Speaker (-)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN/BU  | 118  | Left Front Speaker Signal (-)  |
2  | 0.75 BU  | 201  | Left Front Speaker (+)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BU  | 201  | Left Front Speaker (+)  |
2  | 0.75 BN/BU  | 118  | Left Front Speaker Signal (-)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 GN  | 199  | Left Rear Speaker (+)  |
2  | 0.75 BN/GN  | 116  | Left Rear Speaker Signal (-)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 YE  | 200  | Right Front Speaker (+)  |
2  | 0.75 BN/YE  | 117  | Right Front Speaker Signal (-)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 BN/YE  | 117  | Right Front Speaker Signal (-)  |
2  | 0.75 YE  | 200  | Right Front Speaker (+)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 WH  | 46  | Right Rear Speaker (+) (3 Door)  |
0.75 GN  | 199  | Right Rear Speaker (+) (5 Door)  | |
2  | 0.75 BN/WH  | 115  | Right Rear Speaker Signal (-) (3 Door)  |
0.75 BN/GN  | 116  | Right Rear Speaker Signal (-) (5 Door)  |
Connector Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | 25 RD  | 1B  | Battery Positive Voltage  |
--  | 16 RD  | 1  | Battery Positive Voltage  |
Connector Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
--  | 2.5 BK/RD  | 6  | Starter Solenoid Crank Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | GN  | --  | --  |
2  | PU  | --  | --  |
3  | RD  | --  | --  |
4  | GY  | --  | --  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | BN/WH  | --  | Low Reference  |
2  | BN  | --  | Horn Switch Signal  |
3  | RD  | --  | --  |
4  | YE  | --  | --  |
5  | GY  | --  | --  |
6  | BU  | --  | --  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.75 RD  | 1540  | Battery Positive Voltage  |
2  | 0.75 BK  | 3  | Run/Crank Ignition 1 Voltage  |
3  | --  | --  | Not Used  |
4  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
5  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
6  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
7  | 0.75 BN  | 1650  | Ground  |
8-10  | --  | --  | Not Used  |
11  | 0.5 VT  | 3020  | Steering Wheel Module Stage 1 Low Control  |
12  | 0.5 OG/VT  | 3021  | Steering Wheel Module Stage 1 High Control  |
13  | --  | --  | Not Used  |
14  | 0.5 BK  | 3022  | Steering Wheel Module Stage 2 Low Control  |
15  | 0.5 OG/BK  | 3023  | Steering Wheel Module Stage 2 High Control  |
16  | --  | --  | Not Used  |
17  | 0.5 BN/GN  | 1884  | Ignition Voltage  |
18  | --  | --  | Not Used  |
19  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
20  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
21  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
22  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
23-32  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 RD  | 302  | Battery Positive Voltage  |
2  | 0.5 BN/GY  | 17  | Stop Lamp Switch Signal  |
3  | 0.5 RD/BU  | 5293  | Ignition Voltage  |
4  | 0.5 BK/BN  | 848  | Brake Switch Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 OG  | 110  | Sunroof Switch Close Signal  |
2  | 0.5 BN  | --  | Sunroof Motor Close Control  |
3  | 0.5 PK  | --  | Sunroof Open/Closed Signal  |
4  | 0.5 BU  | 4  | Accessory Voltage  |
5  | 2.5 RD  | 140  | Battery Positive Voltage  |
6  | 2.5 BK  | 1550  | Ground  |
7  | 0.5 GY  | --  | Not Used  |
8-12  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 OG  | --  | Sunroof Shade Switch Close Signal  |
2  | 0.5 BN  | --  | Sunroof Shade Switch Open Signal  |
3  | 0.5 PK  | --  | Sunroof Open/Closed Signal  |
4  | --  | --  | Not Used  |
5  | 2.5 RD  | 142  | Battery Positive Voltage  |
6  | 2.5 BK  | 1550  | Ground  |
7-12  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 OG  | --  | Sunroof Shade Switch Close Signal  |
3  | 0.5 RD  | 1382  | LED Dimming Signal  |
4  | 0.5 BK  | 1550  | Ground  |
5  | 0.5 BN  | --  | Sunroof Shade Switch Open Signal  |
6  | 0.5 BK  | 1550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 OG  | 129  | Sunroof Motor Close Control  |
3  | 0.5 RD  | 1382  | LED Dimming Signal  |
4  | 0.5 BK  | 1550  | Ground  |
5  | 0.5 BN  | --  | Sunroof Motor Close Control  |
6  | 0.5 BK  | 1550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 RD/BU  | 1732  | Inadvertant Power Courtesy Lamp  |
B  | 0.5 BN  | 1550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 RD/BU  | 1732  | Inadvertant Power Courtesy Lamp  |
B  | 0.5 BN  | 1550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1.5 BN  | 2550  | Ground (3 Door)  |
0.5 WH/BK  | 5219  | Left Backup Lamp Supply Voltage (5 Door)  | |
2  | 0.5 WH/BK  | 5219  | Left Backup Lamp Supply Voltage (3 Door)  |
3  | --  | --  | Not Used  |
4  | 0.5 BK/YE  | 5221  | Left Brake Lamp Supply Voltage (5 Door)  |
5  | 0.5 BK/WH  | 1334  | Left Rear Turn Signal Lamp Supply Voltage  |
6  | 0.5 BK/YE  | 5221  | Left Brake Lamp Supply Voltage (3 Door)  |
1.5 BN  | 2550  | Ground (5 Door)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK/YE  | 5222  | Right Brake Lamp Supply Voltage (3 Door)  |
1.5 BN  | 2550  | Ground (5 Door)  | |
2  | 0.5 BK/GN  | 1335  | Right Rear Turn Signal Lamp Supply Voltage  |
3  | 0.5 BK/YE  | 5222  | Right Brake Lamp Supply Voltage (5 Door)  |
4  | --  | --  | Not Used  |
5  | 0.5 WH/BK  | 5220  | Right Backup Lamp Supply Voltage (3 Door)  |
6  | 1.5 BN  | 2550  | Ground (3 Door)  |
0.5 WH/BK  | 5220  | Right Backup Lamp Supply Voltage (5 Door)  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 485  | Throttle Position Sensor Signal 1  |
2  | 0.5 BK/WH  | 2701  | 5 Volt Reference 2  |
3  | 1 BK/WH  | 581  | Throttle Actuator Control Open  |
4  | 0.5 BU  | 486  | Throttle Position Sensor Signal 2  |
5  | 1 BN/WH  | 582  | Throttle Actuator Control Close  |
6  | 0.5 BN/WH  | 2752  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 GN  | 5060  | Low Speed GMLAN Serial Data  |
2  | --  | --  | Not Used  |
3  | 0.5 BK  | 239  | Run/Crank Ignition 1 Voltage  |
4  | 0.5 BN  | 1650  | Ground  |
5-12  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | TN  | 2879  | Low Reference  |
B  | YE  | 1994  | TCC PWM Solenoid Valve Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE/RD  | 1230  | Transmission Speed Sensor Signal  |
2  | 0.5 YE/BN  | 401  | Low Reference  |
3  | 0.5 GN  | 772  | Transmission Position Switch Bit 2 Signal  |
4  | 0.5 WH  | 771  | Transmission Position Switch Bit 1 Signal  |
5  | 0.5 GN  | 1078  | Ignition Key/Shifter Interlock Solenoid Lock Signal  |
6-9  | --  | --  | Not Used  |
10  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
11  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
12-13  | --  | --  | Not Used  |
14  | 0.5 BU/WH  | 5503  | Low Reference  |
15  | 0.5 BN/GN  | 2879  | Low Reference  |
16  | 0.5 WH/GN  | 1530  | Transmission Mainline Pressure Solenoid Control  |
17  | 0.5 WH/BK  | 1994  | TCC PWM Solenoid Valve Control  |
18  | 0.5 BK/WH  | 1527  | Shift Solenoid Supply Voltage 3  |
19  | 0.5 BK/VT  | 1526  | Shift Solenoid Supply Voltage 2  |
20  | 0.5 BK/GN  | 1525  | Shift Solenoid Supply Voltage 1  |
21  | 0.75 BK  | 539  | Run/Crank Ignition 1 Voltage  |
22  | 0.5 YE/BK  | 1231  | Low Reference  |
23  | 0.5 YE/VT  | 400  | Vehicle Speed Sensor Signal  |
24  | 0.5 WH/YE  | 1371  | Transmission Position Switch Bit 4 Signal  |
25  | 0.5 GY  | 773  | Transmission Position Switch Bit 3 Signal  |
26-30  | --  | --  | Not Used  |
31  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
32  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
33-34  | --  | --  | Not Used  |
35  | 0.5 BU/YE  | 488  | Winter Mode Switch Signal  |
36  | --  | --  | Not Used  |
37  | 0.5 BK/BU  | 585  | Transmission Oil Temperature Sensor Signal  |
38  | 0.5 BN/BK  | 586  | Low Reference  |
39  | 0.5 BN  | 2150  | Ground  |
40  | 0.5 BN  | 2150  | Ground  |
41  | 0.75 RD  | 3740  | Battery Positive Voltage  |
42  | 0.75 BK  | 539  | Run/Crank Ignition 1 Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 RD/WH  | 5235  | Battery Backup Supply Voltage  |
B  | 0.5 GY/BK  | 5167  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 BN/WH  | 2517  | Keypad Red LED  |
3  | 0.5 YE/BK  | 2516  | Keypad Green LED  |
4-5  | --  | --  | Not Used  |
6  | 0.5 OG/BK  | 2518  | 10-Volt Reference  |
7  | --  | --  | Not Used  |
8  | 0.75 BN  | 1750  | Ground  |
9-10  | --  | --  | Not Used  |
11  | 0.5 GN/WH  | 2514  | Keypad Signal  |
12  | --  | --  | Not Used  |
13  | 0.5 GY/BK  | 5167  | Low Reference  |
14  | 0.5 RD/WH  | 5235  | Battery Backup Supply Voltage  |
15  | 0.75 RD  | 3140  | Battery Positive Voltage  |
16  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE  | 658  | Cellular Telephone Voice Signal  |
2  | 0.5 YE/BN  | 659  | Low Reference  |
3-4  | --  | --  | Not Used  |
5  | 0.5 BN/VT  | 1132  | DLC Class 2 Serial Data  |
6  | 0.5 YE  | 710  | Class 2 Serial Data Secondary  |
7  | --  | --  | Not Used  |
8  | 0.5 BK  | 5842  | Auxiliary Audio Screen 2  |
9  | 0.35 BU/RD  | 5191  | Cellular Telephone Microphone Signal  |
10  | 0.35 BK  | 5193  | Low Reference  |
11  | --  | --  | Not Used  |
12  | 0.5 BK  | 693  | Cellular Telephone Mute Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | --  | --  | Not Used  |
2  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
3  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
4-7  | --  | --  | Not Used  |
8  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
9  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
10-12  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.35 BK  | 6797  | GSM Antenna Screen  |
2  | 0.35 BK  | 6794  | GSM Antenna Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.35 BK  | 5175  | Antenna Navigation Screen  |
2  | 0.35 BK  | 5174  | Antenna Navigation Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 YE  | 710  | Class 2 Serial Data Secondary  |
2  | --  | --  | Not Used  |
3  | 0.5 WH  | 194  | Door Unlock Control  |
4  | 0.5 BN/WH  | 28  | Horn Relay Control  |
5-8  | --  | --  | Not Used  |
9  | 0.5 BU/BN  | 1903  | ABS Wheel Speed Sensor Signal Left Front  |
10  | 0.5 OG/GY  | 5246  | SIR Deployed Signal  |
11  | --  | --  | Not Used  |
12  | 0.5 BN/GN  | 1884  | Ignition Voltage  |
13  | 0.5 BK  | 3  | Run/Crank Ignition 1 Voltage  |
14  | 0.5 RD  | 3140  | Battery Positive Voltage  |
15  | 0.5 BN  | 1750  | Ground  |
16  | --  | --  | Not Used  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/WH  | 830  | Wheel Speed Sensor Signal Left Front  |
2  | 0.5 BN/WH  | 873  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU  | 884  | Wheel Speed Sensor Signal Left Rear  |
2  | 0.5 BN/BU  | 885  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/RD  | 872  | Wheel Speed Sensor Signal Right Front  |
2  | 0.5 BN/RD  | 833  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BU/RD  | 882  | Wheel Speed Sensor Signal Right Rear  |
2  | 0.5 BN/RD  | 883  | Low Reference  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 2040  | Battery Positive Voltage  |
2  | 0.5 WH/GN  | 1300  | Power Window Master Switch Left Front Up Signal  |
3  | 0.5 GY  | 1136  | Power Window Master Switch Left Front Down Signal  |
4  | 2.5 BN  | 1550  | Ground  |
5  | --  | --  | Not Used  |
6  | 0.5 BN/BK  | 5200  | Power Window Comfort Close Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 2240  | Battery Positive Voltage  |
2  | 0.5 VT/GN  | 168  | Power Window Master Switch Left Rear Up Signal  |
3  | 0.5 VT/BN  | 169  | Power Window Master Switch Left Rear Down Signal  |
4  | 2.5 BN  | 2350  | Ground  |
5  | --  | --  | Not Used  |
6  | 0.5 BN/BK  | 5200  | Power Window Comfort Close Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 2140  | Battery Positive Voltage  |
2  | 0.5 YE/GN  | 166  | Power Window Master Switch Right Front Up Signal  |
3  | 0.5 YE/BN  | 167  | Power Window Master Switch Right Front Down Signal  |
4  | 2.5 BN  | 1550  | Ground  |
5  | --  | --  | Not Used  |
6  | 0.5 BN/BK  | 5200  | Power Window Comfort Close Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 RD  | 2240  | Battery Positive Voltage  |
2  | 0.5 VT/GN  | 168  | Power Window Master Switch Right Rear Up Signal  |
3  | 0.5 VT/BN  | 169  | Power Window Master Switch Right Rear Down Signal  |
4  | 2.5 BN  | 2350  | Ground  |
5  | --  | --  | Not Used  |
6  | 0.5 BN/BK  | 5200  | Power Window Comfort Close Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1-7  | --  | --  | Not Used  |
8  | 0.5 BU/BN  | 171  | Power Window Master Switch Right Rear Down Signal (5 Door)  |
9  | 0.5 BU/GN  | 170  | Power Window Master Switch Right Rear Up Signal (5 Door)  |
10  | 0.5 WH/BU  | 1307  | Power Window Master Switch Lockout Signal (5 Door)  |
11  | 0.5 YE/BN  | 167  | Power Window Master Switch Right Front Down Signal  |
12  | 0.5 YE/GN  | 166  | Power Window Master Switch Right Front Up Signal  |
13  | --  | --  | Not Used  |
14  | 0.5 BU/BK  | 6162  | Outside Right Mirror Vertical Position Control  |
15  | 0.5 GN/BK  | 6161  | Outside Right Mirror Horizontal Position Control  |
16-23  | --  | --  | Not Used  |
24  | 0.5 VT/BN  | 169  | Power Window Master Switch Left Rear Down Signal (5 Door)  |
25  | 0.5 VT/GN  | 168  | Power Window Master Switch Left Rear Up Signal (5 Door)  |
26  | 0.5 BK  | 4  | Accessory Voltage  |
27  | 0.5 GY  | 1136  | Power Window Master Switch Left Front Down Signal  |
28  | 0.5 WH/GN  | 1300  | Power Window Master Switch Left Front Up Signal  |
29  | 0.5 BN  | 6163  | Outside Mirror Position Motor Drain Wire  |
30  | 0.5 BU/WH  | 6160  | Outside Left Mirror Vertical Position Control  |
31  | 0.5 GN/WH  | 6159  | Outside Left Mirror Horizontal Position Control  |
32  | 0.75 BN  | 1550  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 WH/BU  | 1307  | Power Window Master Switch Lockout Signal  |
2  | 0.5 VT/BN  | 169  | Power Window Master Switch Left Rear Down Signal  |
3  | 0.5 VT/BN  | 169  | Power Window Master Switch Left Rear Down Signal  |
4  | 0.5 BN  | 2350  | Ground  |
5  | 0.5 VT/GN  | 168  | Power Window Master Switch Left Rear Up Signal  |
6  | 0.5 VT/GN  | 168  | Power Window Master Switch Left Rear Up Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK  | 4  | Accessory Voltage  |
2  | 0.5 YE/BN  | 167  | Power Window Master Switch Right Front Down Signal  |
3  | 0.5 YE/BN  | 167  | Power Window Master Switch Right Front Down Signal  |
4  | 0.5 BN  | 2050  | Ground  |
5  | 0.5 YE/GN  | 166  | Power Window Master Switch Right Front Up Signal  |
6  | 0.5 YE/GN  | 166  | Power Window Master Switch Right Front Up Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 WH/BU  | 1307  | Power Window Master Switch Lockout Signal  |
2  | 0.5 VT/BN  | 169  | Power Window Master Switch Right Rear Down Signal  |
3  | 0.5 VT/BN  | 169  | Power Window Master Switch Right Rear Down Signal  |
4  | 0.5 BN  | 2350  | Ground  |
5  | 0.5 VT/GN  | 168  | Power Window Master Switch Right Rear Up Signal  |
6  | 0.5 VT/GN  | 168  | Power Window Master Switch Right Rear Up Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BK  | 139  | Run/Crank Ignition 1 Voltage  |
2  | 0.5 BK  | 1550  | Ground  |
3  | 0.5 GN  | 481  | Rain Sense Signal 1  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 BN  | 1150  | Ground  |
2  | 0.5 GN/WH  | 99  | Windshield Washer Fluid Level Sensor Signal  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 1 BK/RD  | 228  | Windshield Washer Pump Control  |
2  | 1 BK/VT  | 392  | Rear Window Washer Pump Control  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 2.5 WH  | 92  | Windshield Wiper Motor High Speed Control  |
2  | 2.5 YE  | 95  | Windshield Wiper Motor Low Speed Control  |
3  | 0.5 BN/GN  | 196  | Windshield Wiper Motor Park Switch Signal  |
4  | 2.5 BN  | 1350  | Ground  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
A  | 0.5 BU/YE  | 488  | Winter Mode Switch Signal  |
B  | 0.5 BN  | 2150  | Ground  |
C  | --  | --  | Not Used  |
D  | 0.75 BK  | 539  | Run/Crank Ignition 1 Voltage  |
Connector Part Information
  |
Terminal Part Information
  |
Pin  | Wire Color  | Circuit No.  | Function  |
|---|---|---|---|
1  | 0.5 WH  | 2501  | High Speed GMLAN Serial Data (-)  |
2  | 0.5 GN  | 2500  | High Speed GMLAN Serial Data (+)  |
3  | 0.5 GN/BK  | 1338  | Yaw Rate Sensor Signal 2  |
4  | --  | --  | Not Used  |
5  | 0.5 GY/BK  | 1337  | Yaw Rate Sensor Volt Reference  |
6  | --  | --  | Not Used  |
